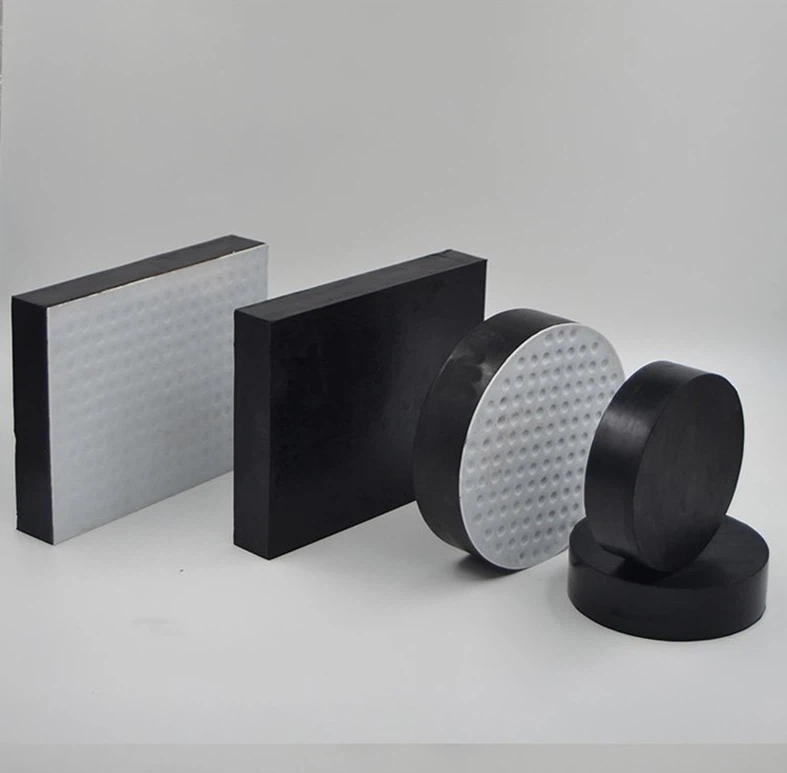

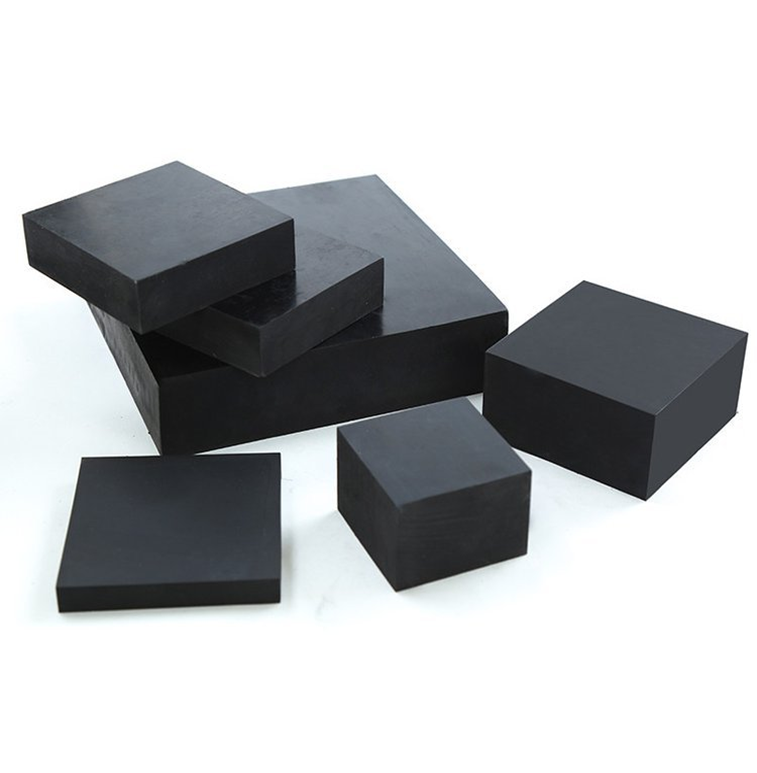

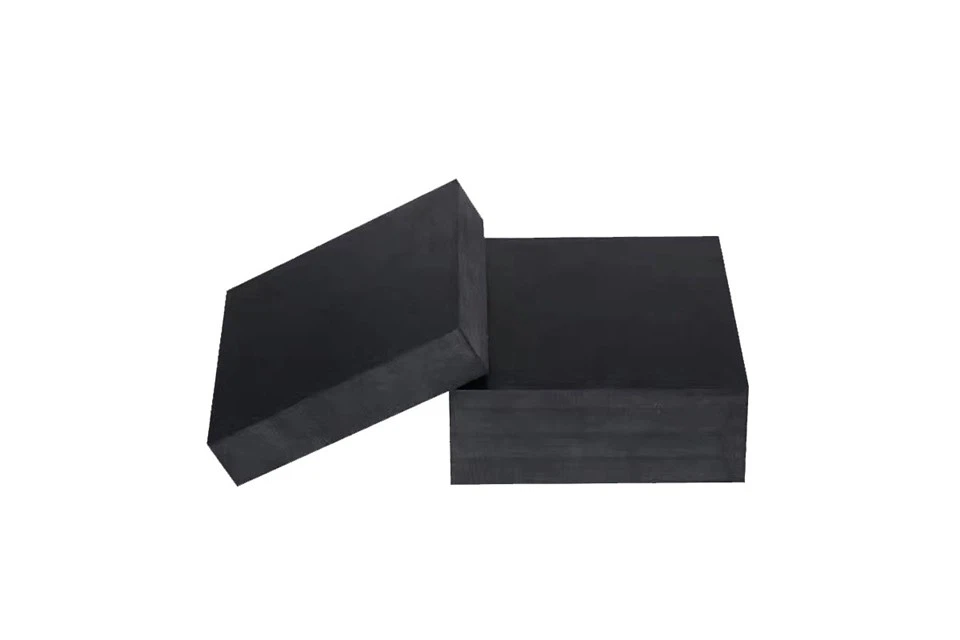

1.1 Produkto apibrėžimas

Tinklelio guminiai guoliaiyra mazgo atraminiai komponentai, sukurti remiantis polimerinių elastinių medžiagų savybėmis ir plieno konstrukcijų mechaniniais reikalavimais. Jie suformuojami sujungiant daugiasluoksnius gumos lakštus ir standžiąsias plieno plokštes vulkanizuojant slėgiu. Specialiai suprojektuoti siekiant išspręsti esminius tinklo konstrukcijų apkrovos perdavimo, deformacijų pritaikymo ir vibracijos buferio prieštaravimus, jie yra pagrindiniai apkrovą laikantys komponentai, skirti saugiai eksploatuoti didelius -tarpatramio tinklelio pastatus.

Tinklelio guminiai guoliaituri didelį vertikalų standumą ir vertikalią apkrovą-, leidžiančią išlaikyti viršutinių komponentų apkrovas. Esant apkrovai, jie pasiekia smūgio sugėrimąenergijos išsklaidymokurią sukelia vietinė atraminės plokštės deformacija. Guoliai prie viršutinių ir apatinių komponentų tvirtinami varžtais per iš anksto{1}}rezervuotas fiksuotas varžtų skyles. Tinklelio guminės atraminės plokštės turi tam tikrą vertikalaus sukimosi funkciją, be horizontalaus poslinkio, daugiausia skirtos vertikaliai amortizacijai. Dėl varžto apribojimo į horizontalią atraminės plokštės šlytį neatsižvelgiama. Tinklelio guminės atraminės plokštės tinka tinklelių konstrukcijoms, kurių vertikalioji apkrova{5}}neviršija 4000 kN. Jie pasižymi paprasta konstrukcija, lengvu montavimu, keitimu ir priežiūra bei mažomis sąnaudomis.

1.2 Produkto klasifikacija

★ Pagal funkcines charakteristikas ir konstrukcinius reikalavimus, produktai daugiausia skirstomi į tris kategorijas:

Įprasti guminiai guoliai:Tinka mazgams, kuriems netaikomi anti-traukimo reikalavimai, turi vertikalios apkrovos-guolio, vertikalaus sukimosi ir pagrindines horizontalaus atsparumo šlyties funkcijoms, tiesiogiai patiriančioms reguliarias tinklelio konstrukcijų apkrovas ir deformacijas.

Ašiniai smūgius{0}}sugeriantys guminiai guoliai:Optimizuotas dinaminėms apkrovoms, su patobulintaenergijos-sklaidymasirsugeria{0}}smūgįpoveikis dėl gumos slopinimo savybių, tinka mazgų scenarijams, kai vertikalios apkrovos neviršija 4000 kN.

Įtempimo{0}}guminiai guoliai:Dėl specialios konstrukcijos jie gali atlaikyti tiek vertikalias įtempimo, tiek gniuždymo apkrovas, tinka tinklo mazgams su neigiamomis reakcijos jėgomis. Jų horizontali apkrova{1}}atlaikomoji galia ir vertikali traukimo jėga yra žymiai didesnės nei įprastų guolių.

★ Papildoma klasifikacija pagal poslinkio charakteristikas:

Fiksuotas tipas (GD):Riboja horizontalų poslinkį, atitinka tik vertikalaus sukimosi reikalavimą, tinka fiksuotiems tinklelių atraminiams mazgams.

Vienakryptis tipas (DX):Leidžia horizontaliai pasislinkti viena kryptimi, tinka konstrukcijoms, daugiausiai veikiant vienkrypčiai temperatūriniam plėtimuisi ir susitraukimui.

Dvikryptis tipas (SX):Palaiko horizontalų poslinkį dviem kryptimis, atitinkančius didelių-tarpatramių tinklelių kelių krypčių deformacijos reikalavimus.

2.1 Pagrindinė struktūra

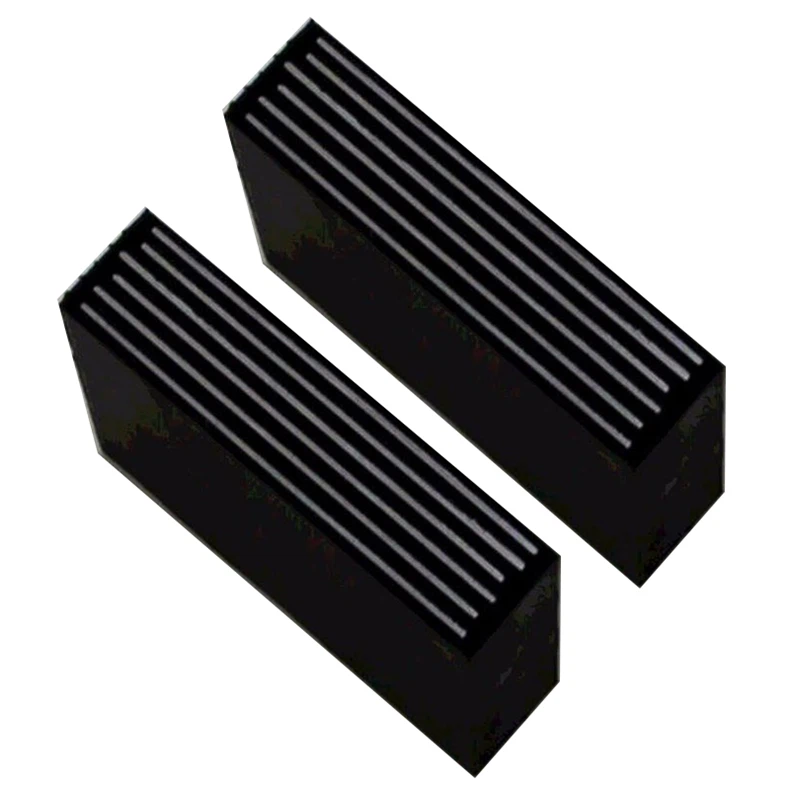

Produktas priima a"guma{0}}plieninė plokštė"sudėtinė sumuštinių struktūra su pagrindiniais komponentais ir jų funkcijomis:

Elastingas apkrovą-laikantis sluoksnis: pagamintas iš natūralios gumos (NR), chloropreno kaučiuko (CR) arba etileno-propileno-dieno monomero kaučiuko (EPDM), užtikrinantis vertikalią elastingą atramą ir horizontalios deformacijos gebėjimą, o amortizuojant medžiagą užtikrinantis smūgio sugėrimą ir energijos išsklaijimą.

Stiprinamasis sluoksnis:Įtaisyta Q235 arba Q345 šaltai valcuotomis plonomis plieninėmis plokštėmis{2}}, apdorotomis rūdžių pašalinimu ir cinkavimu. Jis veiksmingai riboja gumos šoninį plėtimąsi, pagerina guolio vertikalų standumą ir apkrovos-ribą bei užtikrina vienodą apkrovos perdavimą.

Funkcinis pagalbinis sluoksnis:PTFE slydimo plokšteliniai{0}}tipo guoliaiyra įrengtipolitetrafluoretilenas (PTFE)slankiojančios plokštės ir nerūdijančio plieno veidrodiniai paviršiai, siekiant sumažinti horizontalų trinties koeficientą (Mažesnis arba lygus 0,03) ir atitikti didelio poslinkio reikalavimą; Įprasti guoliai yra rezervuoti su keturiais fiksuotų varžtų angų rinkiniais, kad būtų užtikrintas patikimas ryšys su viršutine ir apatine konstrukcija.

2.2 Darbo principas

Krovinio perdavimas:Dėl vertikalios daugiasluoksnės sudėtinės konstrukcijos standumo vertikalios jėgos, pvz., tinklelio-svoris, stogo apkrova ir sniego apkrova, tolygiai perduodamos į apatinę laikančiąją konstrukciją. Dėl plieninių plokščių ir gumos sinergijos išvengiama vietinės įtampos koncentracijos.

Deformacijos prisitaikymas:Gumos šlyties deformacijos charakteristikos naudojamos horizontaliam poslinkiui, kurį sukelia temperatūros pokyčiai ir betono susitraukimas, absorbuoti. Vertikalus guolio sukimasis (didesnis arba lygus 0,01rad) pasiekiamas netolygiai suspaudžiant gumos sluoksnį, pašalinant papildomą konstrukcinį įtempimą.

Smūgio absorbcija ir energijos išsklaidymas:Esant dinaminėms apkrovoms, tokioms kaip žemės drebėjimai ir vėjo vibracijos, guminės medžiagos sugeria energiją per isteretinę deformaciją, o vietinė atraminės plokštės deformacija toliau išsklaido vibracijos energiją, sumažindama viršutinės konstrukcijos vibracijos reakciją.

Sukimasis realizuojamas santykiniu sferinės šerdies su viršutine sėdynės plokšte ir pagrindu sukimu;poslinkis realizuojamas stumdant pagrindą dėžėje; atsparumą vertikaliam įtempimui realizuoja viršutinė sėdynės plokštė, pagrindas ir dėžė; horizontalią jėgą realizuoja dėžė, pagrindas ir viršutinė sėdynės plokštė.Tinklelio guoliaiyra pagaminti iš anglinio plieno arba aukštos{0}kokybės plieno (medžiaga: ZG270-480H/Q345B) formuojant, liejant smėliu, liejant, termiškai apdorojant, apdorojant mechaniniu būdu ir apdorojant paviršių.Tinklelio guoliaiprisitaikyti prie tinklelio plieninių konstrukcijų poslinkio ir sukimosi plieninių komponentų riedėjimo, siūbavimo ir slydimo metu, taip pat turi funkciją įveikti seisminę horizontalią ir seisminę pakėlimo jėgą. Jie tinka tinklo projektams, plieninių konstrukcijų tiltams, dideliems-tarpatramiams tiltams ir stogo erdvės konstrukcijoms, koridorių projektams, stadionams, oro uostams ir greitųjų geležinkelių stotyse, geležinkelio stotyse, baseinuose, parodų centruose, aukštybiniuose pastatuose, mokslo ir technologijų muziejuose, kultūros parodų salėse, mokesčių stotyse ir kituose dideliuose plieninių konstrukcijų projektuose-

3.1 Gamybos proceso eiga

1. Žaliavų patikrinimas:Gumos žaliavos turi atitikti GB/T 5574 standartą su Šoro kietumo (55-75HA), tempiamojo stiprio (didesnis arba lygus 15MPa) ir kitais rodikliais; Plieninės plokštės turi būti išbandytos medžiagų ir rūdžių pašalinimo lygio bandymai (Sa2.5 klasė), siekiant užtikrinti atitiktį Q235/Q345 medžiagų reikalavimams.
2. Gumos maišymas:Neapdorota guma, suodžiai, vulkanizatorius ir kitos pagalbinės medžiagos dedamos į vidinį maišytuvą pagal formulę ir maišomos 120-150 laipsnių temperatūroje 15-20 minučių, kad būtų užtikrintas tolygus komponentų išsisklaidymas. Sumaišyta guma statoma 4-8 valandoms brandinti.
3. Plieninės plokštės išankstinis apdorojimas:Rūdys{0}}pašalintos plieninės plokštės cinkuojamos arba padengiamos, kad padidintų sukibimą su guma; jie nupjaunami pagal numatytą dydį, o kraštai nušlifuojami, kad būtų pašalintos atbrailos.
4. Laminavimas ir formavimas:Gumos lakštai ir plieno plokštės pakaitomis sukraunamos, o gumos sluoksnio storis reguliuojamas 3–8 mm, o plieno plokštės storis – 2–4 mm. Padėties nustatymo įrankis naudojamas siekiant užtikrinti išlygiavimą centre, kad būtų suformuotas ruošinys.
5. Slėgio vulkanizavimas:Ruošinys dedamas į vulkanizavimo formą ir vulkanizuojamas 150-160 laipsnių ir 15-20 MPa 20-40 minučių. Konkretūs parametrai koreguojami pagal guolio dydį ir gumos tipą, kad būtų užtikrintas visiškas vulkanizavimas.
6. Apipjaustymas ir patikra:Po vulkanizavimo pašalinamos blykstės ir atplaišos, atliekamas išvaizdos patikrinimas (nėra burbuliukų, įtrūkimų), matmenų matavimas ir kietumo bandymai; Atsitiktinė atranka atliekama atliekant mechaninio veikimo bandymus, pvz.,{0}}laikomąją galią ir poslinkį.

3.2 Kokybės kontrolės sistema

1. Viso proceso metu laikomasi ISO9001 kokybės valdymo sistemos, o pagrindiniams procesams nustatyti kokybės kontrolės taškai.
2. Įvedama „dvigubo tikrinimo sistema“ įdiegta gaunamoms žaliavoms: gamintojo sertifikatų ir trečiųjų šalių tikrinimo ataskaitų tikrinimas{0}}.
3. Gatavi produktai imami partijomis, o vertikalios apkrovos-laikomosios galios (nepažeidžiamos 1,5 karto perkrovos) ir horizontalios šlyties deformacijos (didesnė arba lygi 300 % šlyties deformacijai) bandymai atliekami pagal GB 20688.4 standartą.

1. Didelio-stiprumo apkrovos-guolis:Vertikali apkrova{0}}svyruoja nuo 50 iki 4000 kN. Tinkamai suderinus gumos kietumą ir plieninių plokščių sluoksnių skaičių, užtikrinama, kad vertikali deformacija, veikiant projektinei apkrovai, bus mažesnė nei 1,5 mm arba lygi 1,5 mm, atitinkanti didelių -tarpatramių tinklelių apkrovos-reikalavimus.
2. Daugiamatis deformacijos pritaikymas:Horizontalus poslinkis gali siekti ±50-±150 mm (dvikryptis / vienakryptis pasirinktinai), leistinas sukimosi kampas didesnis nei 0,01rad arba lygus jam, visiškai prisitaikant prie tinklelio deformacijos, kurią sukelia temperatūros pokyčiai (-45-60 laipsnių) ir pamato nuosėdos.
3. Puikus smūgio sugėrimo efektyvumas:Guminių medžiagų slopinimo koeficientas yra didesnis nei 0,05 arba lygus jam, o tai gali sumažinti struktūrinį vibracijos atsaką 30–50%, veikiant žemės drebėjimui, pagerinant tinklo seisminę saugą.
4. Atsparumas oro sąlygoms ir atsparumas korozijai:Tinkamos guminės medžiagos parenkamos atsižvelgiant į aplinką. Chloropreno kaučiukas (-25-60 laipsnių) tinka normaliai temperatūrai, natūralus kaučiukas (-40-60 laipsnių) tinka šaltoms vietoms, o EPDM gumos senėjimą stabdančios medžiagos tarnavimo laikas yra didesnis arba lygus 50 metų.
5. Patogus montavimas ir priežiūra:Esant mažam konstrukcijos aukščiui (50-150 mm), jis tvirtinamas tiesiogiai varžtais, o leistinas montavimo nuokrypis yra Mažesnis arba lygus 2‰; Kasdienei priežiūrai reikia tik reguliaraus šiukšlių valymo ir gumos senėjimo tikrinimo, o priežiūros išlaidos nedidelės.

5.1 Įprastos plokštės tipo specifikacijų lentelėTinklelis Guminiai guoliai

5.2 Specifikacijų lentelėApvalūs tinklelio guminiai guoliai

5.3 Specifikacijų lentelėPTFE slydimo tinklelio guminiai guoliai

6.1 Taikymo scenarijai

1. Stadionai:Stulpelių viršaus atramos tinklinio stogo sistemoms, prisitaikančios prie didelės{0}}tarpo erdvinės deformacijos ir vibracijos dėl minios veiklos.
2. Transporto mazgai:Tinklelio struktūros mazgai oro uostų terminaluose ir geležinkelio stočių laukimo salėse, atsparūs temperatūros pokyčiams ir vėjo apkrovoms.
3. Visuomeniniai pastatai:Dideli -erdviniai pastatai, pvz., parodų centrai, teatrai, kultūros ir meno centrai, atitinkantys smūgio sugerties ir{1}}apkrovos reikalavimus.
4. Pramonės ir sandėliavimo patalpos:Tinklelio guoliai dideliuose cechuose ir logistikos sandėliavimo centruose, prisitaikantys prie didelių stogo apkrovų ir nuosėdų deformacijų.

6.2 Problemos, į kurias reikia atkreipti dėmesį renkantis tinklelio guolius

(1) Plokštieji slėgio guoliai gali būti naudojami mažoms{1}}tarpatraminėms grotelėms. Šio tipo guolio kampinis poslinkis yra ribotas, o projektuojant guolio pagrindo plokštėje galima atidaryti elipsės formos varžtų skylutes. Kai tinklelis įveikia guolio trinties jėgą, gali atsirasti horizontalus poslinkis. Kai reikia padidinti slydimo galią, tarp guolio ir pereinamojo plieno plokštės galima įdėti guminį guolį arba PTFE plokštę.

(2) Vienpusiai-lanko slėgio guoliai gali būti naudojami mažo ir vidutinio{2}}tarpatramio tinkleliams. Guolis gali suktis išilgai lanko paviršiaus, o tai pagerina tinklelio deformacijos ir temperatūros įtempių poveikį guolio mechaninėms savybėms.

(3) Dvipusiai-lankiniai slėginiai guoliai tinka dideliems-tarpatraminiams tinkleliams, o sferiniai vyrių slėgio guoliai yra tinkami kelių-atraminių-tarpatramių tinkleliams. Dėl sudėtingos struktūros ir didelės kainos jie naudojami kai kuriuose itin{6}}dideliuose-tarpatramiuose civiliniuose pastatuose.

(4) Tinklelio guminiai guoliai tinka vidutinio ir didelio{1}}tarpatramio tinklelių, lankinių tinklelių ir grotelių korpusų konstrukcijoms. Šio tipo guolis gali ne tik užtikrinti, kad tinklelio guolis išgautų pakankamą apkrovą-atlaikomąją galią be pernelyg didelės gniuždymo deformacijos, bet ir dėl gero guminės atraminės plokštės elastingumo ir didelės šlyties deformacinės galios gali prisitaikyti prie guolio mazgo sukimosi reikalavimų, taip pat prie horizontalaus poslinkio, kurį sukelia temperatūros pokyčiai ir žemės drebėjimo būsena, ir gali pagerinti mažesnio atraminio įtempio poveikį. Tinklelio guminiai guoliai buvo sėkmingai pritaikyti daugelyje vidutinių ir didelių{5}}tarpatramių tinklo konstrukcijų projektų Kinijoje ir pasiekė gerą techninį ir ekonominį poveikį.

Produkto standartas:GB 20688.4-2007 „Guminiai guoliai – 4 dalis. Įprasti guminiai guoliai“

Dizaino kodas:GB 50011-2010 „Pastatų seisminio projektavimo kodeksas“ (2016 m. leidimas)

Plieninės konstrukcijos kodas:GB 50017-2017 „Plieninių konstrukcijų projektavimo standartas“

Guolių kodas:JG/T 409-2017 „Plieninės konstrukcijos tinklelio guoliai“

Medžiagos standartas:GB/T 5574-2019 „Gumos lakštai pramoniniam naudojimui“

Bandymo standartas:GB/T 17955-2015 „Sferiniai tiltų guoliai“

VIII. Montavimas ir priežiūra

8.1 Diegimo procesas

1. Preliminarus pasiruošimas:Patikrinkite guolio modelio ir projektinių brėžinių nuoseklumą, įsitikinkite, kad ant plieninių plokščių nėra gumos senėjimo ir rūdžių; nuvalykite atraminį paviršių, kad jis būtų lygus ir švarus.
2. Pagalvėlės konstrukcija:Tarp apatinio guolio paviršiaus ir guolio akmens užpilkite 20-50 mm storio sauso 硬性 nesitraukiančio aukštos kokybės skiedinio, kad užtikrintumėte vienodą slėgio guolį.
3. Padėties nustatymas ir reguliavimas:Nuokrypis tarp guolio centro ir projektinės padėties turi būti mažesnis arba lygus 2‰, o lygiagretumo nuokrypis tarp montavimo plokštumos ir slydimo plokštumos turi būti mažesnis arba lygus 2‰; sureguliuokite lygumą plieniniais pleištais, kad užtikrintumėte vienodą jėgą.
4. Tvirtinimas ir užrakinimas:Pritvirtinkite viršutinę ir apatinę konstrukcijas per varžtų skyles. Dvikrypčiai / vienakrypčiai guoliai turi būti išdėstyti pagal poslinkio kryptį ir laikinai užrakinti po padėties, kol bus baigtas tinklelio montavimas.

8.2 Priežiūra

Kasdienė apžiūra:Kas ketvirtį nuvalykite aplink guolį esančias šiukšles, patikrinkite varžtų sandarumą ir gumos išvaizdą (nėra įtrūkimų, iškilimų).

Reguliarus bandymas:Kas 2 metus patikrinkite poslinkį (turi būti numatytame diapazone), sukimosi būseną ir gumos senėjimo laipsnį (kietumo pokytis Mažiau nei 10HA arba jam lygus).

Priežiūros priemonės:Laiku perdažyti surūdijusius plieninius paviršius, reguliariai nuvalyti slydimo guolių nerūdijančio plieno paviršių, laiku priveržti atsilaisvinusius varžtus; nedelsdami pakeiskite pasenusią arba pernelyg deformuotą gumą.

Sandėliavimo metu,venkite tiesioginių saulės spindulių, lietaus ir naftos taršos. Laikymo aplinkos temperatūra turi būti -10-30 laipsnių, o santykinis oro drėgnumas turi būti Mažesnis arba lygus 75%.

Transportavimo metu,išvengti išspaudimo ir susidūrimo. Atskiroje pakuotėje turi būti naudojamos drėgmei atsparios pagalvėlės, kad būtų išvengta gumos pažeidimų.

Diegimo metu, nenaudokite aštrių įrankių guoliui spausti, kad neatsiskirtų guminis sluoksnis ir plieno plokštė; Neardykite guolių komponentų savo nuožiūra.

Mazgo pagrindo plokštės pokrypis turi būti ne didesnis kaip 1 %, o nuokrypis tarp tikrosios guolio apkrovos{1}}atlaikomosios galios
