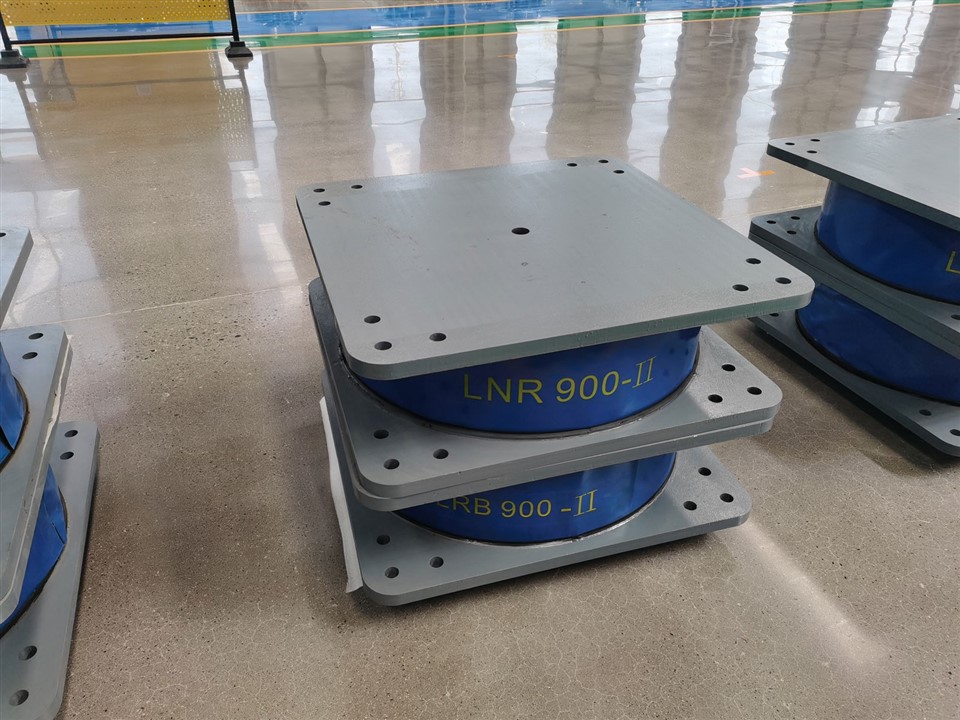

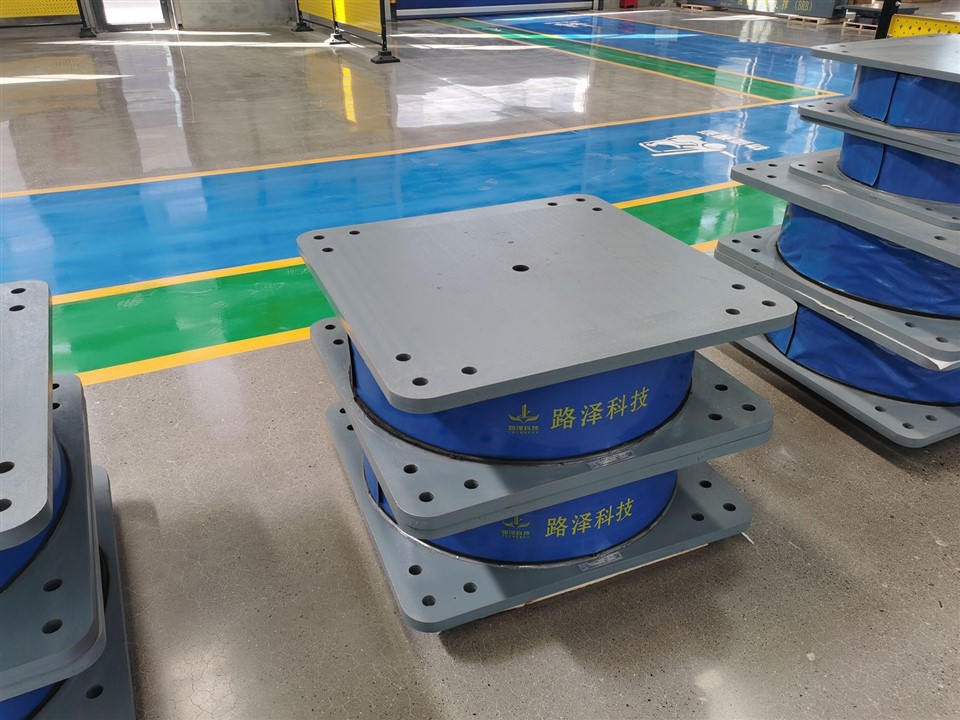

Švino guminis guolis (LRB)

LRB5001600

Produktų aprašymas

Švino gumos guolis (LRB) yra vienas iš plačiausiai naudojamų seisminių izoliacijos prietaisų seisminės izoliacijos inžinerijos statybos srityje. Švininio šerdies gumos guolys yra sudėtinis seisminio izoliacijos įtaisas, sujungiantis didelio elastingumo guma ir daug energijos vartojančią švino šerdį ar švino strypą. Dėl dvigubų lanksčios seisminės izoliacijos ir energijos išsklaidymo mechanizmų jis žymiai sumažina pastatų struktūrų, kurias sukelia dinaminės apkrovos, tokios kaip žemės drebėjimai ir stiprūs vėjai, pažeidimus. Pagrindinės jos technologijos yra pagrįstos:
• Guminis sluoksnis arba guminis šonas: jis suteikia horizontalų lankstumą ir vertikalią atramą.
• Švino šerdis: ji naudoja plastinę deformaciją, kad sugertų seisminę energiją (energijos išsisklaidymo proporcija gali siekti daugiau nei 70%).
• Daugiasluoksnės plieno plokštelės: jos padidina vertikalų standumą ir neleidžia guoliam sulipti ir prarasti stabilumo.
Šis produktas atitinka tarptautinį standartą ISO 22762 ir yra tinkamas didelio intensyvumo seisminėms zonoms ir svarbioms priemonėms, jautrioms vibracijai. Jis plačiai naudojamas tiltuose, pastatuose ir svarbioje infrastruktūroje.

1, pagrindinis spektaklis:

1.1, švino sklendės energijos absorbcijos pajėgumas

Guma yra iš medžiagos, kurią galima lengvai ištempti ir suspausti, ir, kai jėga bus naudojama po guolio, bus padaryta didžiulė deformacija. Seisminei izoliacijai naudojamą guminį guolį sudaro plonos plieninės plokštelės ir plonos gumos skiautelės, sukrautos ir prispaustos. Plieninės plokštelės turi puikų suvaržymo poveikį vertikaliajai gumos deformacijai, o vertikalus suspaudimo standumas yra labai didelis. Tačiau kaip natūralus gumos guolis, LRB guolio tempimo standumas yra palyginti žemas, tai yra maždaug nuo 1/7 iki 1/10 suspaudimo standumo.

1.2, LRB horizontalus deformacijos talpa

Plieninės plokštelės sulaiko vertikalią gumos deformaciją, tačiau ji neturi įtakos horizontaliajai deformacijai. Tuo pačiu metu švino šerdis gali labai gerai sekti guolio deformaciją ir absorbuoti seisminę energiją. Horizontalus švino strypo gumos guolio našumas yra stabilus. Dėl švino šerdies egzistavimo ji gali apriboti horizontalią guolio deformaciją. LRB seisminės izoliacijos struktūros horizontalioji deformacija yra mažesnė nei natūralaus gumos guolio (neatsižvelgiant į papildomo slopinimo poveikį).

1.3, LRB darbinės savybės

Švininis guminis guolis sureguliuoja slopinimo dydį per švino šerdies dydį. Padidėjus švino šerdies skersmeniui, išeigos jėga tampa didesnė, o slopinimo kiekis padidėja. Tačiau pernelyg didelė centrinė skylė taip pat turės neigiamos įtakos guolio veikimui.

1.4, LRB guolio patvarumas

Inžineriniai tyrimai tokiose šalyse kaip Japonija parodė, kad LRB guolis iš esmės yra tas pats, kaip ir natūralus gumos guolis. Net po 100 metų naudojimo guma guolio viduje išlieka nepažeista. Kai kurie tyrimai parodė, kad po 10 metų LRB guolio naudojimo jo savybės iš esmės nesikeičia, ir prognozuojama, kad jo našumas sumažės tik 3% po 60 metų vartojimo.

1.5, Pagrindinis LRB guolio mechaninis našumas

1.5, Pagrindinis LRB guolio mechaninis našumas
Histeretinį švino gumos guolio veikimą gali pavaizduoti dvilypis modelis. Horizontalios LRB guolio charakteristikos yra gumos dalies horizontalios savybės ir pagrindinės pagrindinės dalies horizontalios savybės. Švininis guminis guolis gali pasižymėti stabiliomis dvilypėmis histeretinėmis savybėmis, kai šlyties deformacija yra 250%.

product-1287-837

2, produkto struktūra ir gamybos procesas

2.1 Struktūra:

productlrb2-img03

Komponentai	Medžiagos ir procesai
Guminis skalda	Natūralus guma (NR) arba neopreno guma, Vulkanizuotas kietumas (A krantas) 50 ± 5, Ozono atsparumo laipsnis didesnis arba lygus 4 klasei.
Plieno plokštelių tarpsluoksnis	Q355B karšto valcavimo plieninė plokštė, kurios storis yra 2-5 mm. Paviršius apdorojamas smėlio pūtimu (šiurkštumas Ra didesnis arba lygus 50 μm). Vulkanizacijos metu jis yra surištas guminiu.
Švino šerdis	Grynumas didesnis arba lygus 99,99%, skersmuo 50-400 mm. Jis susidaro šalto ekstruzijos formavimo proceso metu, o centravimo suderinimo paklaida yra mažesnė arba lygi 1 mm.
Jungiamoji/nustatymo plokštė	Q345B plieno plokštelė su cinkuotu paviršiumi (cinko sluoksnio storis didesnis arba lygus 80 μm). Įterptos varžtų skylės apdorojamos pagal ISO 898-1 standartą.

2.2, Gamybos procesas

product-689-459

1. Vulkanizacijos formavimas:
Guma ir plieninė plokštė yra vulkanizuota 150 laipsnių, esant 15MPa slėgiui 60 minučių, kad būtų užtikrinta, jog sukibimo stiprumas tarp sluoksnių yra didesnis nei 6MPa.

2. Švininio šerdies įterpimas: švino šerdis suspaudžiama į surenkamąją skylę hidrauliniu slėgiu, o užpildymo tankis yra didesnis nei 98%.

3. Po gydymo: gumos guolio paviršius padengtas anti-ultravioletine danga (laikantis ASTM D5894 standarto).

3. Veiklos parametrai ir testavimo standartai

3.1. Pagrindiniai veiklos rodikliai

Parametrai	Techninis diapazonas	Testavimo metodas
Vertikalus standumas (kN/mm)	500~10,000	GB/T 20688.2 Statinės apkrovos testas
Horizontalus standumas	{{0}}. 5 ~ 3.0 (pradinis etapas)	ISO 22762-3 histerezės kreivės testas
Lygiavertis slopinimo santykis	15%~ 30%(kai deformacija yra 200%)	EN 15129 dinaminio pakrovimo testas
Galutinė deformacijos pajėgumas	Didesnis arba lygus 300%(guminis sluoksnyje nėra ašaros)	JIS K 6394 Deformacijos nuovargio testas
Nuovargio gyvenimas	Didesnis arba lygus 5 0 00 ciklams (± 200% šlyties deformacija; dažnis 0,5Hz)	ASTM D4014 nuovargio testas

202504021046061

3.2, Aplinkos pritaikymas

1, temperatūros diapazonas: -40 laipsnis +70 laipsnis (aukštoje temperatūroje reikalingas papildomas šiluminio izoliacijos sluoksnis).
2, atsparumas korozijai: Nėra rūdžių, kai 1000 valandų praleidus druskos purškimo testą (GB/T 10125).
3, priešgaisrinės apsaugos įvertinimas: B1 klasės liepsnos sulaikymo reikalavimų tenkinimas GB 8624.

4, tikrinimo įrenginiai ir bandymo ataskaitos.

4.1, tikrinimo įrenginiai

product-1440-1080 — Dinaminė guolių servo slėgio šlyties bandymo mašina

4.2, Trečiosios šalies guolio pateikimo ir bandymų ataskaitos

QQ20250402-1628481300

4.3, poslinkio bandymas

LRB guolis pasiekia poslinkį per guminę deformaciją, o guolio slėgis -
kurio negalima pasiekti įprastu guminiu guoliu.

5, pasirinkimo ir projektavimo vadovas

5.1 Pasirinkimo veiksmai

1. Apkrovos skaičiavimas:
Nustatykite vertikalią apkrovą (DL + LL) ir horizontalų poslinkio reikalavimą (padauginkite poslinkį po retai - įvyko žemės drebėjimas pagal seisminį kodą iš 1.2).
2. Guolio dydis:
Pasirinkite pagal skersmenį (D):
D=1. 2 × Dizaino poslinkis + 50 mm (mažiausia saugos marža).
3. Draugavimo atitikimas: rekomenduojama švino šerdies ploto santykis būti 5% - 15%.

5.2 Projektavimo programinės įrangos palaikymas

Pateikiama speciali programinė įranga „LRB Designer“. Jis gali importuoti ETAB ir SAP2000 modelius ir automatiškai generuoti guolių parametrus ir diegimo brėžinius.

ETABS-index-1024x576 OIP-C

5.3, specifikacijos ir tipas

(Tik rekomendacija, tai gali būti OEM arba gaminama klientų piešimui)


II tipo serijinių izoliacijos guolių Mechaninio našumo parametrų lentelė (G=0. 34) su nauja struktūra (3. 0 tr=0. 55d (400 - 1600)) - guminė medžiagos kategorija (xl -03) - regionas (B sritis) (B sritis)


Aprašymo elementai		Vienetas	LRB 400	LRB 500	LRB 600	LRB 700	LRB 800	LRB 900	LRB 1000	LRB 1100	LRB 1200	LRB 1300	LRB 1400	LRB 1500	LRB 1600
Šlyties modulis	G	MPA	0.34
Efektyvus skersmuo	D	Mm	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600
Vidurinės skylės skersmuo		mm	65	80	100	120	130	150	180	190	200	220	260	260	260
Pirmasis formos koeficientas S1	S1	/	24.3	25.5	24.3	25.8	27.2	29.8	32.6	35.4	36.7	39.3	42.3	45.3	48.3
Antrosios formos koeficientas S2	S2	/	5.41	5.38	5.41	5.43	5.44	5.42	5.43	5.45	5.44	5.42	5.83	6.25	6.67
Vertikalus standumas	KV	Kn/mm	1300	1900	2100	2500	2700	3200	3800	4300	4600	5800	6600	7200	8000
Lygiavertis horizontalus standumas (100%)	Keq	Kn/mm	0.93	1.13	1.41	1.66	1.83	2.10	2.49	2.65	2.70	2.94	3.69	3.99	4.31
Lygiavertis horizontalus standumas (250%)		Kn/mm	0.71	0.87	1.07	1.24	1.40	1.59	1.83	1.97	2.02	2.19	2.64	2.94	3.26
Lygiavertis slopinimo santykis (100%)	ζ	%	26	26	27	28	26	26	27	26	26	26	28	26	24
Standumas prieš gaunant	Ku	Kn/mm	7.30	9.09	10.94	12.52	14.42	16.21	18.02	19.78	20.40	21.99	25.16	29.11	33.32
Standumas po derlingumo	Kd	Kn/mm	0.56	0.70	0.84	0.96	1.11	1.25	1.39	1.52	1.57	1.69	1.94	2.24	2.56
Derliaus jėga	QD	Kn	27	40	63	90	106	141	203	227	250	300	420	420	420
Bendras guminio sluoksnio storis		Mm	74	93	111	129	147	166	184	202	220.5	240	240	240	240
Flanšo plokštės storis		Mm	20	20	23	27	30	34	38	38	40	42	42	44	48
Bendras guolio aukštis		Mm	165	187	208	246	273.5	318	352	390.5	417.5	450	450	454	462


II tipo serijinių izoliacijos guolių Mechaninio našumo parametrų lentelė (G=0. 392) su nauja struktūra (3. 0 tr=0. 55d (400 - 1600)) - guminė medžiagos kategorija (xl -02) - regionas (C sritis)

Aprašymo elementai		Vienetas	LRB 400	LRB 500	LRB 600	LRB 700	LRB 800	LRB 900	LRB 1000	LRB 1100	LRB 1200	LRB 1300	LRB 1400	LRB 1500	LRB 1600
Šlyties modulis	G	MPA	0.392
Efektyvus skersmuo	D	Mm	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600
Vidurinės skylės skersmuo		Mm	65	80	100	120	130	150	180	190	200	220	260	260	260
Pirmasis formos koeficientas S1	S1	/	24.3	25.5	24.3	25.8	27.2	29.8	32.6	35.4	36.7	39.3	42.3	45.3	48.3
Antrosios formos koeficientas S2	S2	/	5.41	5.38	5.41	5.43	5.44	5.42	5.43	5.45	5.44	5.42	5.83	6.25	6.67
Vertikalus standumas	KV	Kn/mm	1400	2000	2200	2600	2800	3300	3900	4400	4700	6000	6800	7400	8200
Lygiavertis horizontalus standumas (100%)	Keq	Kn/mm	1.01	1.24	1.54	1.81	2.00	2.29	2.70	2.88	2.95	3.21	3.99	4.34	4.71
Lygiavertis horizontalus standumas (250%)		Kn/mm	0.79	0.98	1.20	1.39	1.57	1.78	2.04	2.20	2.27	2.46	2.94	3.29	3.66
Lygiavertis slopinimo santykis (100%)	ζ	%	23	23	24	25	23	23	24	23	23	23	25	23	21
Standumas prieš gaunant	Ku	Kn/mm	8.42	10.48	12.61	14.44	16.63	18.69	20.77	22.80	23.59	25.42	29.09	33.65	38.53
Standumas po derlingumo	Kd	Kn/mm	0.65	0.81	0.97	1.11	1.28	1.44	1.60	1.75	1.81	1.96	2.24	2.59	2.96
Derliaus jėga	QD	Kn	27	40	63	90	106	141	203	227	250	300	420	420	420
Bendras guminio sluoksnio storis		Mm	74	93	111	129	147	166	184	202	220.5	240	240	240	240
Flanšo plokštės storis		Mm	20	20	23	27	30	34	38	38	40	42	42	44	48
Bendras guolio aukštis		Mm	165	187	208	246	273.5	318	352	390.5	417.5	450	450	454	462


II tipo serijinių izoliacijos guolių Mechaninio našumo parametrų lentelė (G=0. 49) su nauja struktūra (3. 0 TR=0. 55D (400 - 1600)) - guminė medžiagos kategorija (xl -01) - regionas (D sritis) (D sritis)

Aprašymo elementai		Vienetas	LRB 400	LRB 500	LRB 600	LRB 700	LRB 800	LRB 900	LRB 1000	LRB 1100	LRB 1200	LRB 1300	LRB 1400	LRB 1500	LRB 1600
Šlyties modulis	G	MPA		0.49
Efektyvus skersmuo	D	Mm	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600
Vidurinės skylės skersmuo		mm	65	80	100	120	130	150	180	190	200	220	260	260	260
Pirmasis formos koeficientas S1	S1	/	24.3	25.5	24.3	25.8	27.2	29.8	32.6	35.4	36.7	39.3	42.3	45.3	48.3
Antrosios formos koeficientas S2	S2	/	5.41	5.38	5.41	5.43	5.44	5.42	5.43	5.45	5.44	5.42	5.83	6.25	6.67
Vertikalus standumas	KV	Kn/mm	1500	2100	2300	2700	2900	3500	4000	4600	4900	6100	6900	7500	8300
Lygiavertis horizontalus standumas (100%)	Keq	Kn/mm	1.17	1.44	1.78	2.09	2.32	2.65	3.10	3.23	3.34	3.63	4.47	4.90	5.35
Lygiavertis horizontalus standumas (250%)		Kn/mm	0.95	1.18	1.44	1.67	1.89	2.14	2.44	2.55	2.66	2.88	3.42	3.85	4.30
Lygiavertis slopinimo santykis (100%)	ζ	%	21	21	22	23	21	21	22	21	21	21	23	21	19
Standumas prieš gaunant	Ku	Kn/mm	10.53	13.10	15.77	18.05	20.78	23.36	25.97	27.34	28.69	30.92	35.38	40.93	46.86
Standumas po derlingumo	Kd	Kn/mm	0.81	1.01	1.21	1.39	1.60	1.80	2.00	2.10	2.21	2.38	2.72	3.15	3.60
Derliaus jėga	QD	Kn	27	40	63	90	106	141	203	227	250	300	420	420	420
Bendras guminio sluoksnio storis		Mm	74	93	111	129	147	166	184	202	220.5	240	240	240	240
Flanšo plokštės storis		Mm	20	20	23	27	30	34	38	38	40	42	42	44	48
Bendras guolio aukštis		Mm	165	187	208	246	273.5	318	352	390.5	417.5	450	450	454	462

5.4, OEM ar gamyba piešiant ar mėginius

Mūsų produktai atitiktų Europos Sąjungos standartus, tokius kaip EN15129/EN1337, arba JAV standartus kaip ASCE 7, skirtą OEM gamybai, arba gamybą pagal pateiktus klientų brėžinius ir pavyzdžius.

6. Pagrindiniai įrengimo ir konstrukcijos taškai

6.1. Diegimo procesas

Žingsniai	Techniniai reikalavimai
1. Fondo paruošimas	Betono stiprumas didesnis arba lygus C4 0; lygumas mažesnis arba lygus 2 mm/m; ir įterptosios plokštelės horizontalioji paklaida, mažesnė arba lygi 0,1%.
2. Guolio padėties nustatymas	Naudokite bendrą stotį padėties nustatymui. Centrinis nuokrypis mažesnis arba lygus 3 mm, o kryptis Markas atitinka pagrindinę seisminę kryptį.
3. Suvirinimo fiksacija	Nuolatinis filė suvirinimas (suvirinimo koja aukštis didesnis arba lygus 8 mm) ir venkite šilumos paveiktos zonos, apimančios švino šerdies dalį.
4. Priėmimo patikrinimas	Norėdami aptikti pradinę padėtį, naudokite lazerio poslinkio matuoklį ir įrašykite nuorodų duomenis (pateikiami būsimai nuorodoms).

6.2, Specialiųjų darbo sąlygų gydymas

1, pasvirusi diegimas: Kai nuolydis yra didesnis nei 5%, reikia pridėti anti-slydimo ir ribojantį įrenginį.
2, didelės spanos struktūra: Aukščio skirtumą tarp gretimų guolių reikia sureguliuoti naudojant ShIM, o storio skirtumas turėtų būti mažesnis arba lygus 2 mm.

6.3, diegimo procedūros paveikslėlis yra toks, kaip

7, priežiūra ir stebėjimas

7.1, elementai reguliariai tikrinti

Ciklas	Tikrinimo turinys
Kasmet	Įtrūkimai ant guminio paviršiaus (gylis mažesnis arba lygus 2 mm), švino šerdies apsauginio dangčio vientisumas
Po žemės drebėjimo	Išmatuokite likutinį poslinkį (leistina vertė, mažesnė arba lygi 10% projekto poslinkio), patikrinkite jungiamųjų varžtų sukimo momentą (didesnį arba lygų 90% projektavimo vertės)
Kas 5 metus	Trečiosios šalies profesinės įstaigos histeretinio veikimo atranka (energijos išsklaidymo pajėgumas mažėja mažesnis arba lygus 15%)

7.2 Pažangi stebėjimo sistema (neprivaloma)

Įrengtas įmontuotas FBG šviesolaidinis jutikliai, jis gali stebėti guolio deformaciją, temperatūrą ir įtempių būklę realiuoju laiku, o duomenys gali būti sujungti su BIM platforma.

8, kokybės sertifikavimo ir garantinio aptarnavimo paslauga

8.1, sertifikavimo standartas:

Produktas išlaikė ES CE sertifikatą (pagal standartinį EN 15129/EN 1337).

8.2, kokybės užtikrinimo įsipareigojimas:

Teikite visą gyvenimą trunkančią technines paslaugas ir per 48 valandas reaguokite į vietą vietoje.

8.3, techniniai dokumentai:

Bus pateiktos tipo tikrinimo ataskaitos, trečiųjų šalių tipo tikrinimo ataskaitos ir produkto ex factory ataskaitos.

9, inžinerijos atvejai

1. Tilto taikymas

Projekto pavadinimas: Mihe tiltas

MAIN202305161051000149336703272

Iš viso 232 mln. CNY investicijų jis apima pagrindinį Mihe upės kanalą. Tai yra rytų-vakarų miesto arterijų kelias ir, kaip viena iš pagrindinių miesto kelių tinklo arterijų, su „aštuonių vertikalių ir šešių horizontalių“ modeliu, vaidina lemiamą vaidmenį miesto eisme.
Bendras tilto ilgis yra maždaug 1 139 metrų, o tiltas yra 449 metrų ilgio ir 38 metrų pločio. Jis turi šešias juostas į abi puses. Kelias klasifikuojamas kaip miesto arterinis kelias, kurio suprojektuotas greitis yra 60 kilometrų per valandą. Pagrindiniame tilte yra A formos pilonas, kuris yra tiltas su kabeliu.
Užbaigus šį tiltą, upės sekcijos potvynio kontrolės pajėgumai miesto rajone bus labai sustiprinta, užtikrinant žmonių turto saugumą. Tai turi didelę reikšmę skatinant aukštos kokybės ekonominės visuomenės vystymą

2, pastato taikymas

Projekto pavadinimas: Deqin County Liaudies ligoninės projektas

1736146734762559

Ligoninė apima 14652 kvadratinių metrų plotą, kurio bendras pastato plotas yra 12, 000 kvadratinių metrų. Pagrindiniai verslo pastatai apima išsamų ambulatorinį pastatą, išsamų stacionarinį pastatą, hiperbarinio deguonies kameros pastatą, tradicinės Kinijos ir Tibeto medicinos pastatą ir užkrečiamąsias ligos pastatas.
