Ledo nacionalinės gimnazijos burė

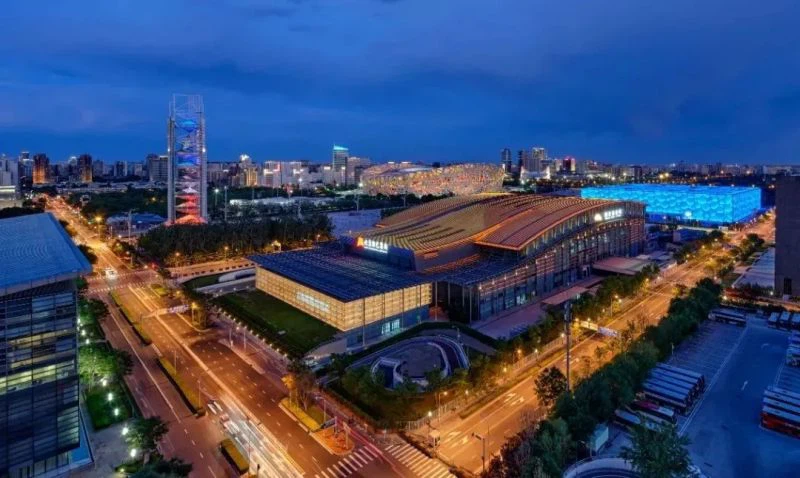

Nacionalinė gimnazija yra pietinėje Pekino olimpinio parko centrinėje dalyje, šalia „Paukščių lizdo“ ir „Vandens kubelio“. Kažkada tai buvo viena iš trijų pagrindinių 2008 m. Pekino vasaros olimpinių žaidynių vietų, taip pat yra didžiausia išsami patalpų gimnazija Azijoje. Bendras renginio vietos statybos plotas yra maždaug 80 000 kvadratinių metrų. Pagrindinėje salėje gali tilpti 20 000 žiūrovų, o pagalbinėje salėje gali tilpti 1800 žiūrovų. 2008 m. Vasaros olimpinių žaidynių metu jame dalyvavo gimnastika, batutas, rankinių varžybos, taip pat neįgaliųjų vežimėlių krepšinio varžybos parolimpinėse žaidynėse. Čia buvo nuspręsta iš viso 14 aukso medalių, tarp kurių Kinijos komanda iškovojo 11 aukso medalių. Tai vieta, kurioje Kinijos sportininkai iškovojo daugiausiai aukso medalių, todėl įgijo „laimingos vietos“ ir „auksinio lizdo“ reputaciją.

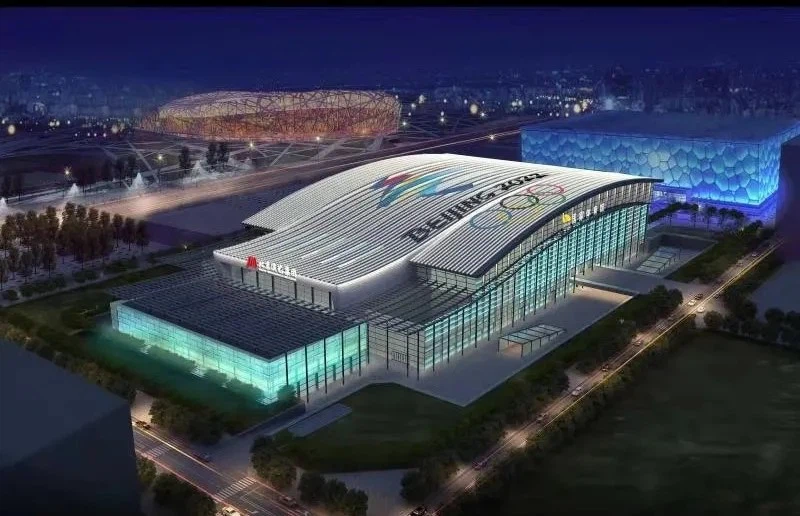

Kaip 2022 m. Žiemos olimpinių žaidynių ir parolimpinių žaidynių varžybų vieta, nacionalinė gimnazija pradėjo išsamią renovaciją jau 2019 m. Remiantis planu, pagrindinė vieta ir pagalbinė vieta yra atnaujinti pastatai, o jo šiaurinėje pusėje esanti treniruočių salė yra išplėstas pastatas. Po renovacijos bendras renginio vietos plotas yra maždaug 98 000 kvadratinių metrų. 2021 m. Spalio 27 d. Nacionalinei gimnazijai buvo laimingai suteiktas slapyvardis - „ICE buriavimas“, kuris puikiai integruotas į „ledo kubą“, „ledo juostelę“ ir kitus olimpiniame parke. Ši „vasaros olimpinių žaidynių“ vieta sėkmingai virto Pekino žiemos olimpinių žaidynių ledo ritulio vieta, pasiekusi „amfibijos“ sugebėjimą valdyti žiemos ir vasaros sporto renginius ir tapo „dvigubos olimpine vieta“. Tuo pat metu ji taip pat sudarė visiškai naują architektūros modelį, sudarytą iš pagrindinės salės, pagalbinės salės ir treniruočių salės „ledo pilis“.

„Ledo buriavimo“ įkvėpimas kyla iš:

1. Kalbant apie išvaizdą, žiūrint į nacionalinę gimnaziją iš olimpinio bokšto, tai yra tarsi milžiniškas burlaivis, buriuojantis stabiliai prie ežero centriniame olimpinio parko rajone.
2. Kalbant apie pavadinimą, kinų veikėjas „帆 (fān)“ filme „冰之帆 (Bīng Zhī Fān)“ pakartoja nacionalinės gimnazijos anglų slapyvardžio gerbėją homofonijos atžvilgiu.
3. Kalbant apie poziciją, nacionalinė gimnazija patyrė vasaros olimpines žaidynes 2008 m., O po 14 metų ji vėl įsako, o istorinė misija - surengti Pekino žiemos olimpinių žaidynių ledo ritulio renginius. Būdamas tėvynės vystymosi liudytojas ir dalyvis, nacionalinė gimnazija kelia vilčių ir išlaikymo, burių stabiliai ir toli, o burės, kurių burės yra neišskleistos!

In order to improve the seismic performance of the newly built training hall and reduce the temperature effect of the extra-long and large-span structure, the design team installed friction pendulum bearings(FPB) at the tops of 16 reinforced columns and added a set of eddy current dampers on the sides, forming a large-span and heavy-load horizontal isolation system composed of friction pendulum isolation system(FPS) and eddy current dampers, o tai labai padidina bendrą smūgio absorbcijos efektą. Esant vibracijoms, 1500 tonų stogo 360 laipsnių diapazone gali būti laisvas 15 cm poslinkis ir gali atlaikyti 8 dydžio žemės drebėjimo bandymą.

A trinties švytuoklės izoliacijos sistemayra seisminės izoliacijos technologija, dažniausiai naudojama statybose. Jį daugiausia sudaro trinties švytuoklės guoliai, kurie yra sumontuotibazinė izoliacijasluoksnis arba tarp pastato pamatų ir antstato arba kitose pagrindinėse vietose. Čia yra išsamus įvadas:

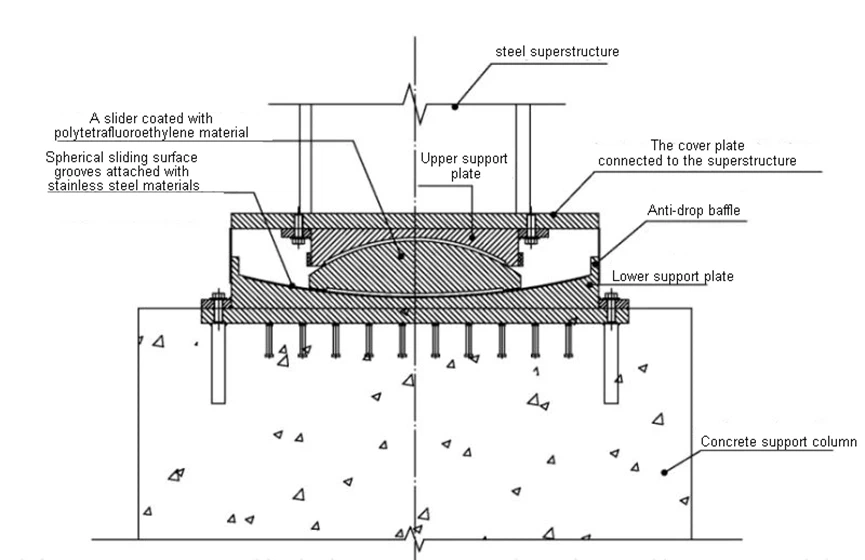

1, kompozicija ir struktūra: Į tipišką trinties švytuoklės guolį įeina pagrindinė plokštė, išlenktas slankiojantis paviršius ir slankiklis. Lenktas stumdomas paviršius paprastai būna sferinio ar cilindrinio lanko formos, o slankiklis gali judėti ant šio paviršiaus.
2, Darbo principas: Kaip minėta anksčiau, kai įvyksta žemės drebėjimas, trinties švytuoklės guolys slenka ir pasislinks ant išlenkto paviršiaus. Šis sūpynių mechanizmas pratęsia natūralų konstrukcijos vibracijos periodą, atitraukdamas jį nuo dominuojančio žemės drebėjimo žemės judesio laikotarpio, taip sumažindamas seisminę jėgą, veikiančią konstrukciją. Tuo tarpu trintis tarp slankiklio ir išlenkto paviršiaus išsklaido energiją, paverčiant seisminę energiją šiluma. Po žemės drebėjimo slankiklis gali automatiškai atstatyti savo pradinę padėtį, veikiant sunkumui dėl išlenkto paviršiaus formos.
3, Privalumai: Jis pasižymi geru seisminio izoliacijos efektyvumu, kuris gali veiksmingai sumažinti seisminį konstrukcijos reakciją ir apsaugoti pastatą bei jo vidines priemones nuo žemės drebėjimo pažeidimo. Jis taip pat turi stiprų prisitaikymą prie skirtingo žemės drebėjimo intensyvumo ir dažnių. Be to, trinties švytuoklės izoliacijos sistema turi gerą ilgaamžiškumą ir patikimumą, todėl reikia palyginti mažai priežiūros.
4, Programos: Ši sistema plačiai naudojama įvairiuose svarbiuose pastatuose, tokiuose kaip ligoninės, mokyklos, aukštos pakilimo pastatai, tiltai ir kai kurios viešųjų paslaugų patalpos. Pavyzdžiui, kai kurios naujai pastatytos ligoninės, esančios seisminių ir linkusių teritorijų srityse, dažnai priima trinties švytuoklės izoliacijos sistemą, kad užtikrintų medicininių įrenginių saugumą ir medicinos paslaugų tęstinumą žemės drebėjimo metu.

1, koncepcijos kilmė: idėjaSeisminė izoliacijadatos iki XIX a. Pabaigos ir XX amžiaus pradžios. 1881 m. Kawaichi Kozo pasiūlė bazinės izoliacijos koncepciją. 1909 m. Britų gydytojas, vardu „Calantariients“, pasiūlė izoliacijos techniką, kurioje buvo naudojamas talkas arba žėručio sluoksnis tarp pamato ir antstato, kad apsaugotų pastatus nuo žemės drebėjimų. Tačiau dėl tuo metu dėl technologinių apribojimų šios sąvokos negalėjo būti veiksmingai įgyvendintos.
2, Šiuolaikinių FP formavimas: Dešimtojo dešimtmečio pabaigoje, kuriant medžiagų mokslo ir inžinerijos technologijas, atsirado šiuolaikinė trinties švytuoklės izoliacijos sistema. FPS buvo sukurtas remiantis Kulomo trinties teorija, kurioje teigiama, kad trinties koeficientas nepriklauso nuo guolio slėgio. FPS naudoja išlenktą stumdomą paviršių, kad sukurtų švytuoklę, pavyzdžiui, judesį, kuris pratęsia natūralų konstrukcijos vibracijos periodą ir išsklaido seisminę energiją per trintį.
3, Vystymasis ir tobulinimas: Po išradimo FPS buvo nuolat tobulinamas ir tobulinamas. Dešimtajame dešimtmetyje FPS pritaikymas statybų pramonėje pamažu padidėjo. Inžinieriai optimizavo FPS dizainą, pagerino žemos trinties medžiagų veikimą ir ištyrė šildymo, kontaktinio slėgio ir greičio poveikį sistemai. Vėliau dvigubos - įgaubtos trinties švytuoklės ir trigubo - trinties švytuoklės guoliai buvo sukurti siekiant patenkinti skirtingus inžinerinius reikalavimus.
4, Plačiai paplitęs taikymas: Pastaraisiais metais, gilėjant supratimą apie seisminės izoliacijos technologijas, FPS buvo plačiai naudojama įvairiuose svarbiuose pastatuose ir infrastruktūros projektuose visame pasaulyje, pavyzdžiui, ligoninės, mokyklos, aukštųjų pakilimų pastatai ir tiltai. Kinijoje FP taip pat buvo palaipsniui reklamuojami ir taikomi nuo 2008 m. Wenchuan žemės drebėjimo. 2015 m. Kinijos statybų standartų akademija, taikoma nacionalinio standartinio statybos trinties „Pendulum“ izoliacijos guolių įkūrimui, kuris pristatė šį naujo tipo izoliacijos rūšį, turinčią Europos ir Amerikos šalyse plačiai naudojamą Europos ir Amerikos šalyse į statybos lauką, užpildydamas vidaus techninę spragą. 2019 m. Kinijos pastatų standartų akademija ir jos komanda sėkmingai sukūrė žemą trintį - koeficiento dangos medžiagą, o pastatas - naudojimo trinties švytuoklės izoliacijos guoliai.

Apibendrinant ,.trinties švytuoklės izoliacijos sistemaNuo pradinės koncepcijos iki šiuolaikinės brandžios technologijos išsivystė per nuolatinius tyrimus ir praktiką ir tapo viena iš svarbių seisminės izoliacijos technologijų.

Nuoroda iš: 中国混凝土与水泥制品协会 (CCPA) .https: //www.ccpa.com.cn/site/content/8534.html
