Įvadas apie seisminių izoliacijos produktų pagal 2024 m. Tarptautinį statybos kodeksą (IBC)

Čia pateikiama išsami seisminės izoliacijos ir energijos išsisklaidymo produktų, nurodytų 2024 m. Tarptautiniame statybos kodekse (IBC), santrauka, sudaryta taip, kad atitiktų jūsų reikalavimus.

2024 m. IBC pabrėžia pažangių seisminės izoliacijos technologijų integraciją siekiant padidinti struktūrinį atsparumą didelės rizikos zonoms. Seisminės izoliacijos sistemos, kaip apibrėžta Kodekso 16 skyriuje, yra skirtos atskirti antstato iš pamato antstatą, sumažindamos žemės drebėjimo sukeltas jėgas 50–80%, palyginti su įprastais dizainais. Pagrindiniai komponentai apima:
1.Guminiai guoliai:

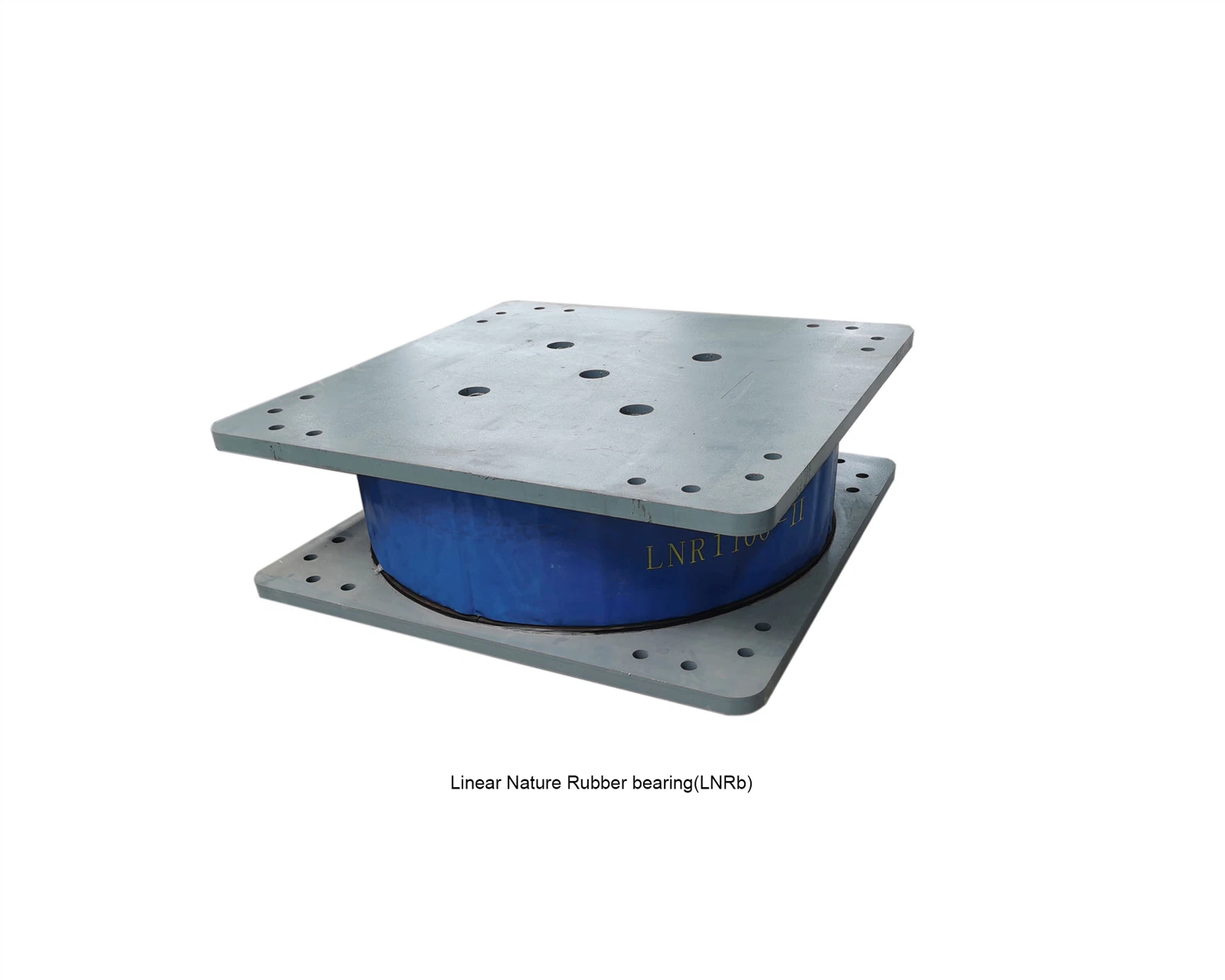

Daugiasluoksnė natūrali arba labai dideli guma su plieninėmis plokštelėmis (pvz., LNR linijiniai gamtos guoliai)

2. Stumdomos sistemos:

Trinties švytuoklės guoliai (FPS) ir „Teflon“ dengtos stumdomos plokštės
3. Energijos išsisklaidymo įtaisai:

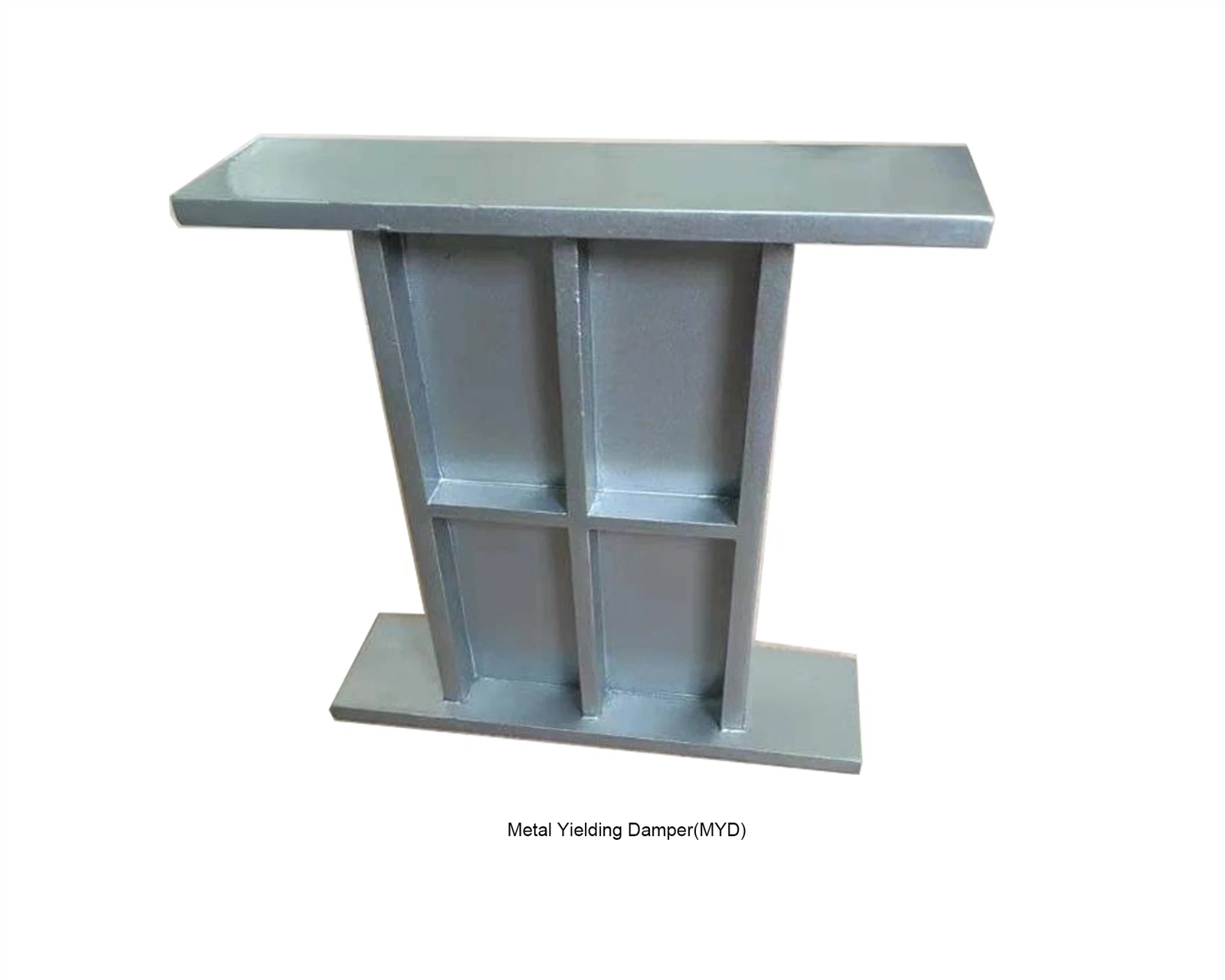

Klampūs skysčių slopintuvai, viskoelastinės sklendės ir metaliniai skleidžiantys sklendės

2.1 Bazinės izoliacijos įtaisai

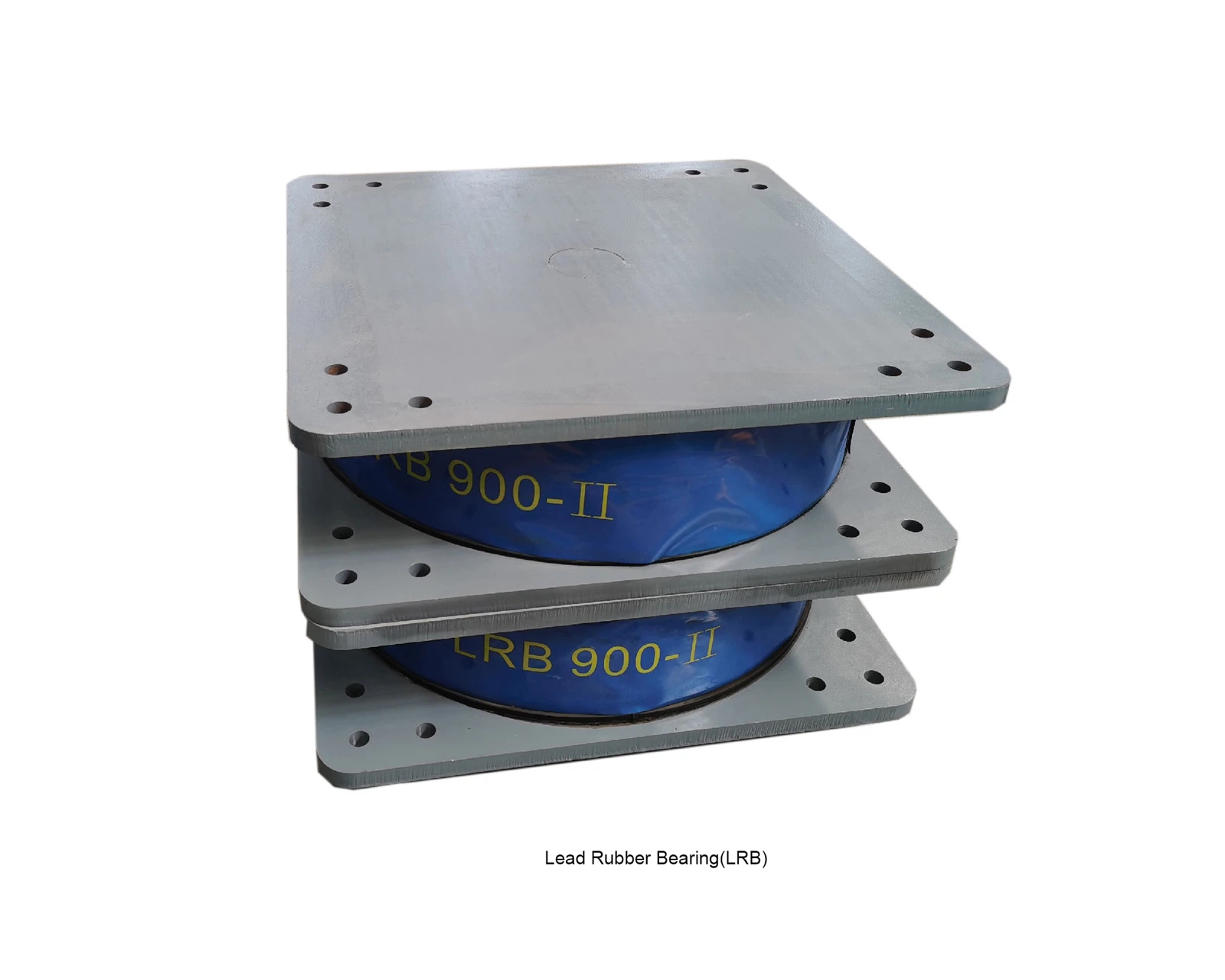

1. Švino guoliai (LRB)
Susideda iš kintamo gumos ir plieno sluoksnių su centrine švino šerdimi, kad būtų galima išsklaidyti energiją. 2024 m. IBC įpareigoja atitikti ASTM E2178 dinaminiams bandymams, reikalaujant minimalaus horizontalios šlyties deformacijos talpos 400%.

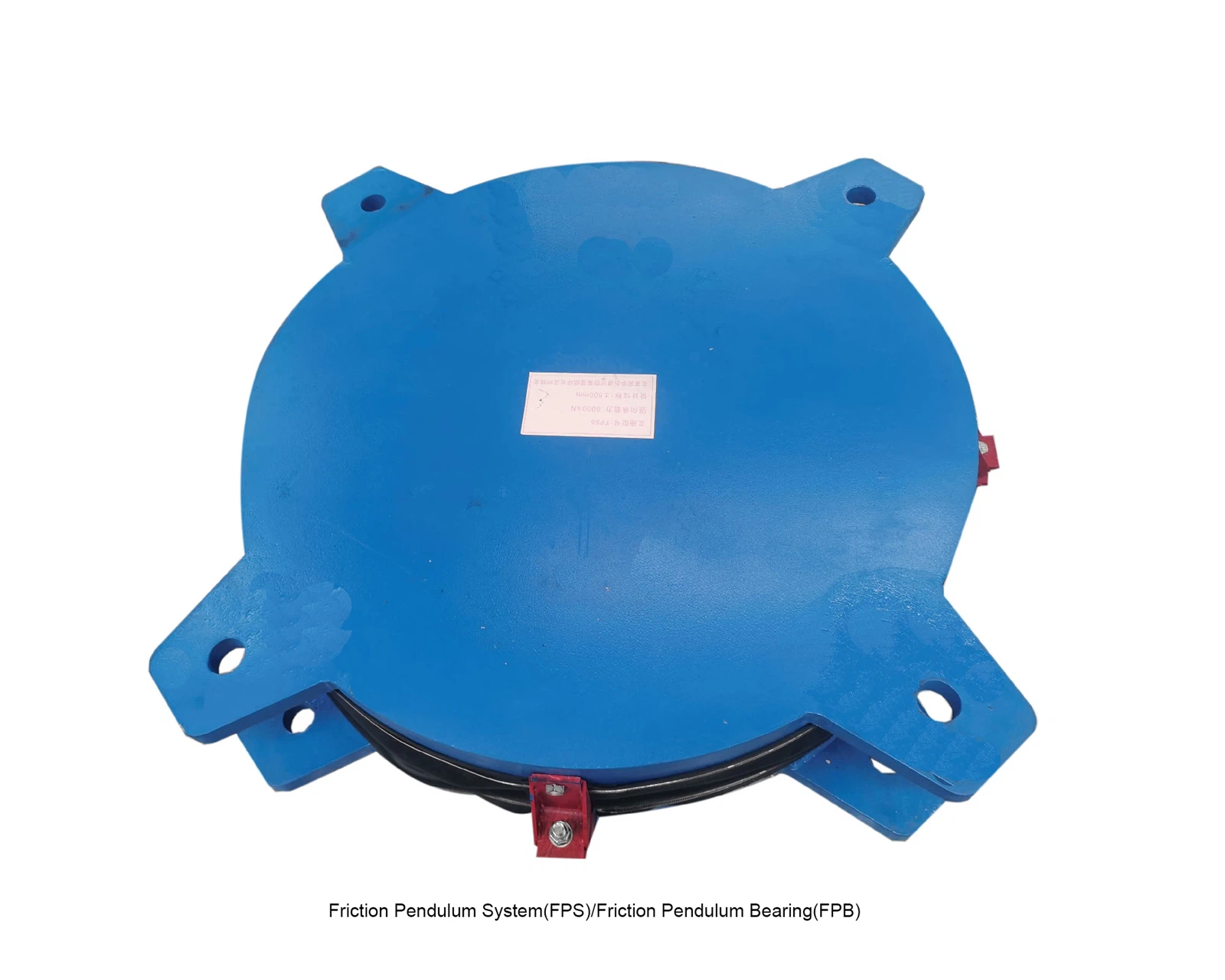

2. Trinties švytuoklės sistemos (FPS)
Norėdami paversti transliacijos judesį į sukimosi energiją, naudokite išlenktus stumdomus paviršius. Kodas nurodo trinties koeficientą, mažesnį arba lygų 0,05, dengtoms „Teflon“ sąsajoms ir mažiausia 0,5 metro poslinkio galia.

2.2 Energijos išsisklaidymo įtaisai
1. Klampūs skysčių slopintuvai
Hidrauliniai įtaisai, paverčiantys kinetinę energiją į šilumą. 2024 m. IBC reikalauja atitikti ASCE 7-22, kad būtų patikrinta slopinimo koeficientas, o maksimalus nuo greičio priklausoma jėgos kitimas yra ± 10%.

2. Viskoelastiniai slopintuvai
Sudaryta iš polimerų medžiagų, įdėtų tarp plieninių plokštelių. Kodas įpareigoja nuostolių koeficientą, didesnį arba lygų 0,3, o aptarnavimo temperatūros diapazonas yra -40 laipsnio +80 laipsnis.

3.1 Struktūrinė integracija
1, izoliacijos sluoksnio dizainas
17 skyriuje nurodoma, kad izoliacijos sluoksniai turi būti suprojektuoti taip, kad tilptų 150% maksimalaus numatomo poslinkio pagal MCE (maksimalus laikomas žemės drebėjimu). Minimalus horizontalaus standumo santykis tarp izoliacijos ir antstato neturi viršyti 0,1.
2, Informacija apie ryšį
Visos jungtys turi atitikti AISC 341-16 dėl seisminio atsparumo, o varžtų sąnariams reikia didesnio nei arba lygaus arba lygus 70% nurodyto minimalaus tempimo stiprumo.
3.2 Veiklos kriterijai
1, dinaminis bandymas
Izoliacijos įtaisai turi praeiti viso masto dinaminį bandymą pagal ASTM E1575, parodydami mažiau arba lygius 15% sustingimo po 100 apkrovos ciklų skilimui.
2, pasipriešinimas gaisrui
Izoliaciniai guoliai, esantys gaisro vertinamuose agregatuose, turi pasiekti mažiausiai 2 valandų atsparumo ugniai reitingą (UL 263).

4.1 Statybos standartai
1. Lyginimo nuokrypiai
2024 m. IBC leidžia maksimalų ± 3 mm nuokrypį horizontalioje plokštumoje izoliaciniams guoliams, matuojant naudojant lazerio išlyginimo įrangą.
2. Apsauginiai gaubtai
Izoliacijos sistemos veikiančiose vietose turi būti apsaugotos korozijai atspariais gaubtais (pvz., Cinkuoto plieno, kurio didesnis arba lygus 85 μm dangos storiui).
4.2 Testavimas ir patikrinimas
Lauko patikrinimas
Įdiegimo testavimą apima:
1. Dinaminio atsako bandymas naudojant aplinkos vibracijos metodus
2. Vaizdinis guolio išlyginimo patikrinimas (mažesnis arba lygus 2 mm nuokrypiui nuo projekto)
3. Termografinė analizė, skirta aptikti vidinę pažeidimą.

5.1 Yokohama Landmark Tower (Japonija)
Šis 296 m dangoraižis naudoja 600 LRB guolių, sumažindamas seismines jėgas 65%. Dizainas atitinka „IBC 2024“ 3 pakopos veiklos kriterijus, užtikrinančius užimtumo tęstinumą po žemės.
5.2 Nacionalinis Kinijos muziejus (Pekinas)
Naudojant hibridinę FPS guolių ir klampių sklendžių sistemą, ši struktūra pasiekė 0,3 g pagreičio sumažėjimą per 2023 m. Hebei žemės drebėjimą. Izoliacijos sluoksnio projektas 20%viršijo IBC poslinkio reikalavimus.

2024 m. IBC pristato intelektualių izoliacijos sistemų nuostatas, įskaitant:
1. Magnetorheologinės (MR) sklendės: leidžiamos pagal 1705.3 skyrių, reikalaujant realaus laiko kontrolės sistemų, kurių atsako 5ms laikas yra mažesnis arba lygus.
2. Formos atminties lydinio (SMA) guoliai: leidžiama specialioms konstrukcijoms, o austenito apdailos temperatūra yra mažesnė arba lygi 30 laipsnių.

2024 m. IBC pažvelgia į seisminį atsparumą per nurodomus ir veiklos rezultatus pagrįstus izoliavimo sistemų reikalavimus. Šių standartų laikymasis užtikrina optimalų rezultatą, kartu suderinant ekonominį efektyvumą ir tvarumą. Išsamius techninius brėžinius ir produktų specifikacijas skaitykite oficialų IBC 2024 dokumentą ir nurodytus standartus.
