07 – EN 15129 3.3 skirsnio (santrumpos) įvadas:2018

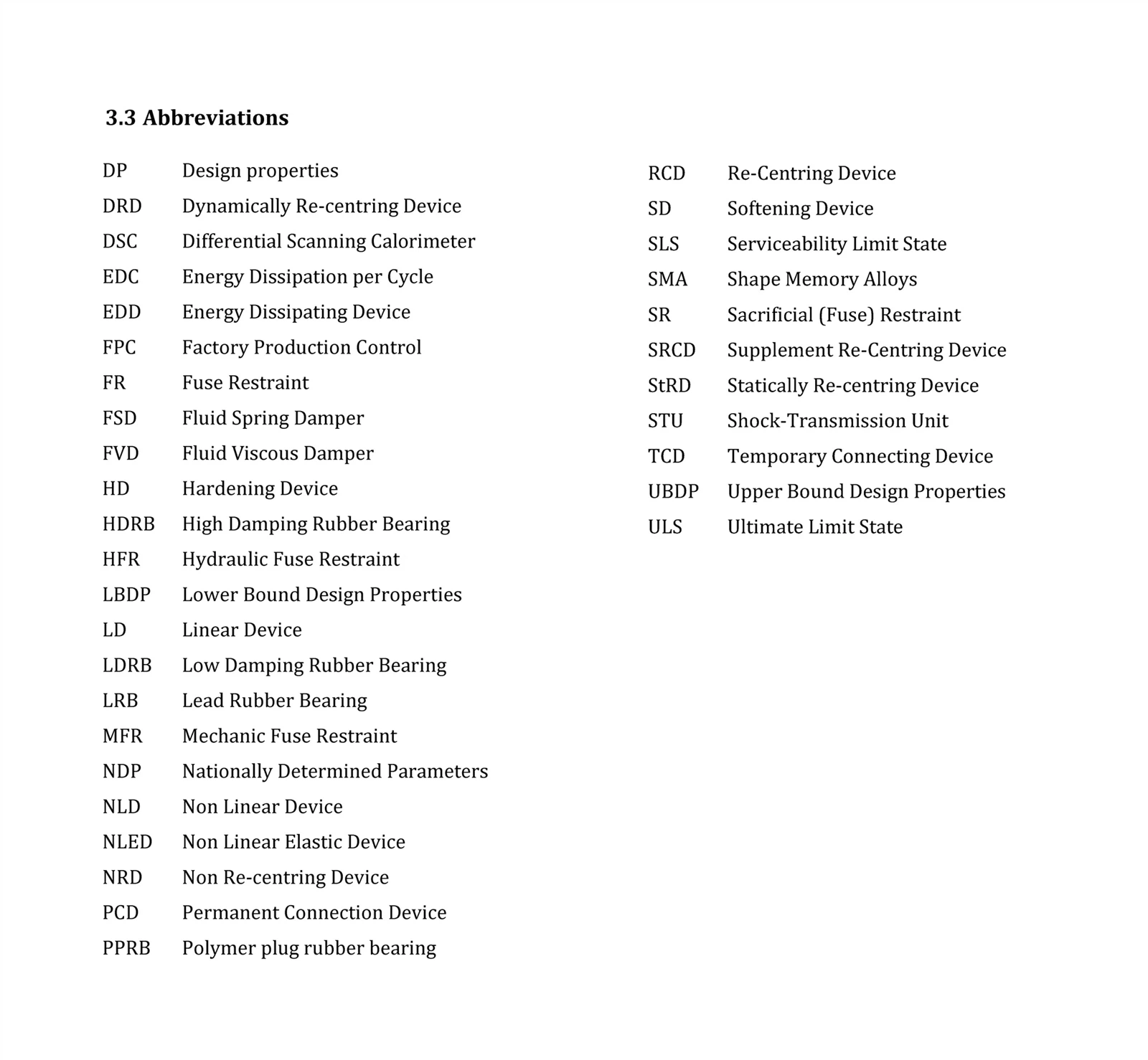

EN 15129:2018 3.3 punkto (santrumpos) įvadas

EN 15129:2018, reglamentuojantis Europos standartasanti-seisminiai įrenginiai, remiasi aiškiu ir nuosekliu ryšiu, kad būtų užtikrinta sauga, atitiktis ir efektyvumas projektuojant, gaminant ir taikantseisminės apsaugos technologijos. Tarp pagrindinių jo skyrių3.3 punktas „Santrumpos“išsiskiria kaip svarbi priemonė techniniam diskursui supaprastinti. Remiamasi informaciniais dokumentaisEN 15129-2018 standartas, ši sąlyga sudaro 34 aukšto -dažnio santrumpas, suskirstydami jas į penkias funkcines kategorijas, kurios atitinka pagrindiniusanti-seisminis įtaisaspraktika. Standartizuojant santrumpų ir jų visų techninių terminų ryšį, 3.3 punktas pašalina dviprasmiškumą dėl regioninių ar institucijų „žargono skirtumų“ ir yra universalus „kalbos tiltas“, jungiantis visus techninius standarto segmentus.

I. Pagrindinis 3.3 punkto vaidmuo: komunikacijos supaprastinimas neprarandant tikslumo

Srityjeanti-seisminė inžinerija, techniniai terminai dažnai apima ilgas, sudėtingas frazes (pvz., "Skystis klampus slopintuvas" arba "Energiją išsklaidantis prietaisas"). Pakartojus visas šias sąvokas projekto brėžiniuose, bandymų ataskaitose ar standartiniame tekste atsirastų perteklius, sumažėtų skaitomumas ir padidėtų klaidingo aiškinimo rizika. 3.3 skirsnyje šis iššūkis sprendžiamas sutraukus šias frazes į glaustas, įsimenamas santrumpas (pvz., "FVD"už"Skystis klampus slopintuvas").

Svarbiausia, kad šios santrumpos nėra savavališkos. Kiekvienas iš jų yra susietas su konkrečiu apibrėžimu3.1 skirsnis (sąlygos ir apibrėžimai)ir lygiuojasi su simboliais3.2 punktas (simboliai), sukurdami nuoseklią „apibrėžimo{0}}simbolio-santrumpos“ sistemą. Pavyzdžiui:

Santrumpa "EDD" (Energiją išsklaidantis prietaisas) tiesiogiai atitinka 3.1 punkte apibrėžtą sąvoką, kuri apibūdina įrenginius, orientuotus į seisminės energijos išsklaidymą.
EDD energinis naudingumas kiekybiškai įvertinamas naudojant "EDC" (Energijos išsklaidymas per ciklą), santrumpa, susieta su simboliu "H" (per ciklą išsklaidyta energija) 3.2 punkte.

Šis integravimas užtikrina, kad kiekviena santrumpa turėtų tikslią, standartizuotą reikšmę, -svarbų tarpvalstybiniam-bendradarbiavimui 30+ CEN šalyse narėse, kurioms taikomas EN 15129:2018.

II. Suskirstyta į kategorijas pagrindinių santrumpų analizė

3.3 punkto santrumpos suskirstytos pagal jų funkcinę svarbą anti-seisminių įrenginių praktikai, todėl jas lengva rasti ir pritaikyti. Žemiau pateikiamas išsamus penkių pagrindinių kategorijų suskirstymas:

1. Antiseisminių įrenginių tipų santrumpos

Į šią kategoriją įtraukta 10 santrumpų, kurios išskiria įrenginius pagal jų mechaninį elgesį ir pagrindines funkcijas,-būtinas įrenginio pasirinkimui ir našumo įvertinimui.

Nr.	Santrumpa	Visas terminas	Techninis kontekstas ir taikymas
1	DRD	Dinamiškai per{0}}centruojantis įrenginys	Įrenginys, atkuriantis konstrukcijas į pradinę padėtį po-žemės drebėjimo naudodamas dinaminius mechanizmus (pvz., prisitaikantį standumo reguliavimą). Pirmenybė teikiama greičiui, todėl jis tinkamas didelės-seisminės-rizikos srityse, kuriose labai svarbu greitai atsigauti.
2	EDD	Energiją išsklaidantis prietaisas	Prietaisas, visų pirma skirtas seisminei energijai sugerti ir išsklaidyti. Patikrintas atliekant ciklinės apkrovos bandymus, tai yra pagrindinis komponentas, mažinantis konstrukcinį atsaką didelės-seisminės{2}}rizikos pastatuose ir tiltuose.
3	FSD	Skystas spyruoklinis amortizatorius	Sujungia skysčio klampos energijos išsklaidymą su{0}}spyruokliniu standumo reguliavimu. Jo našumas priklauso ir nuo judėjimo greičio, ir nuo poslinkio, todėl jis idealiai tinka konstrukcijoms su sudėtingomis apkrovos sąlygomis, kurioms reikia ir energijos sugerties, ir tvirtumo palaikymo.
4	FVD	Skystis klampus slopintuvas	Pasikliauja tik klampaus skysčio, tekančio per angas / vožtuvus, atsparumu energijai išsklaidyti. Jo išvestis yra tiesiogiai proporcinga judėjimo greičiui, todėl užtikrina stabilų slopinimo našumą-vienas iš plačiausiai naudojamų energiją-sklaidančių įrenginių.
5	HD	Grūdinimo įtaisas	Ne{0}}tiesinių įrenginių (NLD) poklasis, kurio standumas didėja didėjant poslinkiui (kietėjimo apkrovos{1}}poslinkio kreivė). Jis veiksmingai riboja pernelyg dideles konstrukcines deformacijas, naudojamas scenarijuose, kai poslinkio valdymas yra prioritetas.
6	LD	Linijinis įrenginys	Įrenginys, kurio poslinkio santykis yra tiesinis arba beveik-tiesinis apkrovos-, kuris nerodo reikšmingo likutinio poslinkio po iškrovimo. Jis pasižymi stabiliomis mechaninėmis savybėmis, tinka mažos-seisminės-rizikos vietovėms arba konstrukcijoms, kurioms keliami minimalūs poslinkio reikalavimai.
7	NLD	Netiesinis įrenginys	Įrenginys su ne{0}}linijiniu apkrovos-poslinkiu, apimančiu energijos-išsklaidymo, sukietėjimo ir minkštinimo veiksmus. Tai apibrėžiama atliekant dvilinijinį ciklinį testavimą, todėl tai yra pagrindinis didelės-seisminės{5}}rizikos regionų apsauginis komponentas.
8	NLED	Netiesinis elastingas įtaisas	NLD poklasis, kuriame pirmenybė teikiama elastingam energijos kaupimui, o ne išsklaidymui (elastingas kaupimas gerokai viršija išsklaidytą energiją). Po iškrovimo jis grįžta į pradinę būseną, tinka konstrukcijoms, kurioms reikia ir standumo, ir minimalios energijos sugerties.
9	PCD	Nuolatinio ryšio įrenginys	Naudojamas nuolatinėms seisminėms jungtims tarp konstrukcinių komponentų. Jis pritaikytas sukimuisi ir vertikaliam poslinkiui, neperduodant lenkimo momentų ar vertikalių apkrovų, klasifikuojamų kaip „viena -kryptimi judantys“ arba „dviejų{2}krypčių fiksuota“ pagal suvaržymo kryptį.
10	SD	Minkštinimo įtaisas	NLD poklasis, kurio standumas mažėja didėjant poslinkiui (minkštėjančios apkrovos{0}}poslinkio kreivė). Jis išsklaido energiją per lanksčią deformaciją, naudojamas konstrukcinėse jungtyse, kurioms deformuojant reikia sugerti energiją.

2. Seisminės izoliacijos guolių santrumpos

Šioje kategorijoje yra 4 santrumpos, būdingosizoliaciniai guoliai-pagrindiniai komponentaiseisminės izoliacijos sistemos-skirdami juos pagal medžiagą, slopinimo savybes ir konstrukcijos dizainą.

NE.	Santrumpa	Visas terminas	Techninis kontekstas ir taikymas
11	HDRB	Aukšto slopinimo guminis guolis	Guminis guolis su aukštomis amortizacinėmis savybėmis, leidžiantis tiek "izoliacija ir energijos išsklaidymas" be papildomų amortizatorių. Idealiai tinka mažiems -ir -vidutiniams-tiltams ir mažo-auktumo pastatams su ribota erdve.
12	LDRB	Žemo slopinimo guminis guolis	Guminis guolis su mažu slopinimu, daugiausia orientuotas į izoliaciją (pailginantis konstrukcinį natūralų laikotarpį lanksčiai deformuojant). Norint išsklaidyti energiją, reikia susieti su nepriklausomais EDD, tinka struktūroms, kurioms pirmenybė teikiama izoliacijos efektyvumui.
13	LRB	Švininis guminis guolis	Guminis guolis su vidine dalimišvino šerdis. Thešvino šerdisišsklaido energiją, o guminis sluoksnis užtikrina vertikalią apkrovą{0}} ir horizontalią izoliaciją. Jis subalansuoja stabilumą ir energijos išsklaidymą, todėl tai yra plačiausiai naudojamas izoliacinis guolių tipas.
14	PPRB	Polimerinis kištukas, guminis guolis	Guminis guolis, kuriame vietoj tradicinių metalinių šerdžių naudojami polimeriniai kamščiai. Jis pasižymi atsparumu korozijai ir mažai priežiūros reikalaujančiu, atitinkančiu LRB našumą ir prisitaiko prie atšiaurios aplinkos (pvz., pakrantės ar didelės{3}}korozijos zonose).

3. Suvaržymo ir{1}}centravimo įtaisų santrumpos

Šios 7 santrumpos skirtos įrenginiams, kurie užtikrina konstrukcijos stabilumą ir atkuriamumą po-žemės drebėjimo, taip užkertant kelią nuolatinei žalai.

NE.	Santrumpa	Visas terminas	Techninis kontekstas ir taikymas
15	FR	Saugiklio apribojimas	Suvaržymo įtaisas su iš anksto nustatyta jėgos slenksčiu („pralaužimo jėga“). Žemiau slenksčio jis riboja santykinį konstrukcijos judėjimą; virš jo „susilieja“ (leidžia judėti), kad apsaugotų pagrindinę konstrukciją (pvz., seisminius tiltų kamščius).
16	HFR	Hidraulinis saugiklis	FR įrenginys, pagrįstas hidrauliniais principais, naudojant apsauginius vožtuvus „susiliejimo“ jėgos slenksčiui valdyti. Jis siūlo greitą reakciją ir tikslų jėgos valdymą, tinka didelėms konstrukcijoms (pvz., ilgiems-tarpatramiams tiltams), kurioms reikalingas didelis lydymosi tikslumas.
17	MFR	Mechaninis saugiklis	FR įrenginys, kurio mechaninis komponento gedimas (pvz., silpnos plieno dalys) „susilieja“. Jis yra paprastos struktūros ir mažos kainos, tinka mažoms-ir-vidutinėms struktūroms arba laikiniems apribojimams.
18	NRD	Ne{0}}centruojantis įrenginys	Įrenginys, neturintis savarankiško-centravimo po-žemės drebėjimo, rodo didelį likutinį poslinkį. Paprastai tai yra gryną energiją-sklaidantis komponentas (pvz., kai kurie FVD), jį reikia susieti su per-centravimo įrenginiais, kad būtų galima atkurti struktūrą.
19	RCD	Re-centravimo įrenginys	Bendras terminas įrenginiams, įgalinantiems po{0}}žemės drebėjimo{1}}savicentravimą (įskaitant StRD ir SRCD). Pagrindinis jo vaidmuo – sumažinti likutinį poslinkį ir sumažinti remonto išlaidas po-žemės drebėjimo.
20	SR	Aukojamas (saugiklis) suvaržymas	Panašiai kaip FR įrenginiai, jo dizainas teikia pirmenybę „aukojimui, kad apsaugotų konstrukciją“. Jis sugeria seisminę energiją per konkrečių komponentų gedimą (pvz., aukų atkarpas), apsaugodamas pagrindinę konstrukciją.
21	SRCD	Papildykite{0}}centravimo įrenginį	Pagalbinio įrenginio tobulinimo sistema-platus per-centravimas, paprastai suporuotas su EDD: EDD išsklaido energiją, o SRCD neutralizuoja ne-konservatyvias jėgas (pvz., trintį), kad atstatytų konstrukciją į pradinę padėtį.
22	StRD	Statiškai per{0}}centruojantis įrenginys	Įrenginys, pasiekiantis iš naujo{0}}centravimą dėl statinio standumo, o apkrovos-poslinkių kreivės artėja prie pradžios po-ciklo (minimalus liekamasis poslinkis). Nereikia jokio dinaminio koregavimo, tinka scenarijams, kuriems reikalingas didelis pakartotinio{4}}centravimo tikslumas.

4. Dizaino ir veikimo parametrų santrumpos

Šios 5 santrumpos yra kiekybiškai įvertinami prietaiso dizaino ir veikimo etalonai, sudarantys atitikties tikrinimo pagrindą.

NE	Santrumpa	Visas terminas	Techninis kontekstas ir taikymas
23	DP	Dizaino savybės	Pagrindiniai prietaiso konstrukcijos veikimo rodikliai (pvz., standumas, slopinimo koeficientas, poslinkio talpa). Naudojamas kaip dizaino kūrimo ir veikimo testavimo pagrindas, jis suderinamas su simboliais 3.2 skirsnyje (pvz., Keff,b, ξeff,b)
24	EDC	Energijos išsklaidymas per ciklą	Energija, kurią prietaisas išsklaido per apkrovos ciklą. Pagrindinis EDD našumo vertinimo rodiklis (didesnis EDC=stipresnis energijos išsklaidymas), jis matuojamas atliekant ciklinio apkrovos testavimą.
25	LBDP	Apatinės ribos dizaino ypatybės	Mažiausios leistinos projektinių savybių vertės, užtikrinančios, kad įrenginiai atitiktų pagrindinius saugos reikalavimus ekstremaliomis sąlygomis (pvz., retųjų žemės drebėjimų metu). Jis tarnauja kaip kritinis saugos rezervas (pvz., minimalus standumas, minimalus energijos išsklaidymas).
26	NDP	Nacionaliniu mastu nustatyti parametrai	Lokalizuoti parametrai, kuriuos nustato CEN šalys narės, remiantis seisminės rizikos ir medžiagų standartais (pvz., patikimumo koeficiento reikšmėmis). Atsižvelgiant į regioninį prisitaikymą, jis turi būti naudojamas su nacionaliniais seisminiais kodais (pvz., EN 1998).
27	UBDP	Viršutinės ribos dizaino ypatybės	Didžiausios leistinos projektinių savybių vertės, užkertančios kelią sąnaudoms švaistyti ar nenormaliam konstrukciniam atsakui dėl pernelyg didelių eksploatacinių savybių (pvz., maksimalaus standumo ribojimas, siekiant užtikrinti, kad būtų laikomasi izoliacijos laikotarpio reikalavimų).

5. Valdymo ir testavimo santrumpos

Šios 8 santrumpos apima gamybos kontrolę, bandymo įrangą ir projektavimo būsenas, užtikrinančias visišką anti-seisminių įrenginių eksploatavimo ciklo laikymąsi.

Nr.	Santrumpa	Visas terminas	Techninis kontekstas ir taikymas
28	DSC	Diferencialinis nuskaitomas kalorimetras	Medžiagos šiluminių savybių (pvz., stiklėjimo temperatūros, gumos terminio stabilumo) tikrinimo įranga. Labai svarbu renkantis medžiagas anti-seisminiuose įrenginiuose (pvz., užtikrinant, kad guminiai guoliai išlaikytų elastingumą esant ekstremalioms temperatūroms).
29	FPC	Gamyklos gamybos kontrolė	Gamintojų įdiegta nuolatinė vidaus gamybos kontrolės sistema, apimanti žaliavų tikrinimą, gamybos stebėseną ir gatavos produkcijos mėginių ėmimą. Privaloma siekiant užtikrinti nuoseklumą{1}}masinės gamybos įrenginiuose.
30	SMA	Formos atminties lydiniai	Specialūs lydiniai (pvz., nikelio{2}}titano) su formos atminties efektais. Naudojami kaip pagrindiniai anti-seisminių įrenginių komponentai (pvz., per-centruojantys elementai), jie atkuria pradinę formą po-žemės drebėjimo dėl temperatūros arba įtempių aktyviklių.
31	SLS	Tinkamumo ribinė būsena	Būsena, kai konstrukcijos ar įrenginiai neatitinka kasdienio naudojimo reikalavimų (pvz., per didelis poslinkis, neleidžiantis veikti durims/langams, per didelė vibracija, daranti įtaką komfortui). Dizainas turi kontroliuoti įrenginio veikimą SLS, kad būtų užtikrintas kasdienis funkcionalumas.
32	STU	Šokas-Perdavimo įrenginys	Įtaisas, perduodantis konkrečias smūgines apkrovas (pvz., transporto priemonių susidūrimus), išvengiant kasdienių apkrovų trikdžių. Jis rodo nereikšmingą reakciją veikiant mažo -greičio apkrovoms ir užtikrina tvirtą jungtį, veikiant dideliam-greičiui, tinkamas tiltų kompensacinėms jungtims.
33	TCD	Laikinas prijungimo įrenginys	Jungiamasis įtaisas statybos etapams arba laikinam seisminiam modernizavimui. Jis suteikia reikiamą reakciją, kai dinamiškai suaktyvinamas, ir gali būti pašalintas arba iš naujo nustatytas po naudojimo, o tai nėra ilgalaikės{1}} seisminės sistemos dalis.
34	ULS	Galutinė ribinė būsena	Būsena, kai konstrukcijos ar įrenginiai pasiekia savo apkrovos{0}}galiojimą (pvz., lūžimas, slankimas, nestabilumas). Projektavimas turi užtikrinti, kad įrenginiai nepadarytų gyvybei pavojingos žalos ULS, kuris yra pagrindinis seisminio projektavimo saugos tikslas.

III. Nepakeičiama 3.3 punkto vertė

3.3 punktas yra kur kas daugiau nei „sparčiųjų klavišų sąrašas“-ji yra EN 15129:2018 veiksmingumo kertinis akmuo, suteikiantis keturis pagrindinius pranašumus:

1. Ryšio efektyvumo didinimas

Sumažinus ilgus techninius terminus iki 3–4 simbolių santrumpos (pvz., "FVD"vietoj "Skystis klampus slopintuvas“), 3.3 skirsnyje supaprastinami techniniai dokumentai, dizaino peržiūros ir komandų diskusijos. Tokios frazės kaip „The EDC of the EDCFVDturi būti Didesnis arba lygus 3 kJ" yra glausti, bet tikslūs, todėl sutrumpėja skaitymo laikas ir pagerėja informacijos išsaugojimas.

2. Standartinio nuoseklumo užtikrinimas

Dėl regioninių ar institucinių terminų skirtumų (pvz., „seisminis saugiklis“ ir „saugiklio apribojimas“) gali atsirasti projektavimo klaidų arba bandymų neatitikimų. 3.3 punktas pašalina šią riziką, nes įpareigoja santrumpas ir visas sąlygas susieti vienas su vienu{5}}vienas su vienu-„FR“ visada reiškia „Saugiklio apribojimą“, neatsižvelgiant į vietą ar organizaciją.

3. Techninio ciklo uždarymas

3.3 punktas integruojamas su 3.1 punktu (sąlygomis) ir 3.2 punktu (simboliai), kad sudarytų visą techninę sistemą. Pavyzdžiui:

3.1 punkte apibrėžiamas „netiesinis įrenginys (NLD)“;

3.3 punkte jis sutrumpinamas iki „NLD“, kad būtų galima pakartotinai naudoti vėlesniuose projektavimo skyriuose;

3.2 skirsnyje pateikiami simboliai, pvz., K_1 (pirmosios šakos standumas), siekiant kiekybiškai įvertinti NLD našumą.

Ši kilpa neužtikrina jokių spragų ar neatitikimų techninėje interpretacijoje.

4. Sumažinti kliūtis visos Europos rinkoje

EN 15129:2018 taikomas daugiau nei 30 CEN šalių. Vieninga santrumpų sistema leidžia Vokietijos gamintojui "FVDbūti nedelsiant pripažintam kaipSkystis klampus slopintuvasItalijoje, Prancūzijoje ar Ispanijoje,{0}}pašalindami kalbos barjerus ir palengvindami tarpvalstybinę prekybą{1}} ir bendradarbiavimą.

Išvada

EN 15129:2018 3.3 punktas (santrumpos) yra „techninės kalbos supaprastinimo priemonė“ ir „nuoseklumo užtikrinimo priemonė“.anti-seisminis įtaisaspramonė. Suskirstydama 34 pagrindines santrumpas į funkcines kategorijas, sudėtinga terminija paverčiama universalia, efektyvia komunikacijos priemone,{2}}kuri atitinka kitas pagrindines standarto nuostatas ir palaiko saugią, reikalavimus atitinkančią ir bendradarbiaujančią seisminės inžinerijos praktiką visoje Europoje. Inžinieriams, gamintojams ir reguliavimo institucijoms šių sutrumpinimų įsisavinimas nėra tik atitikties reikalas-tai yra raktas į visą EN 15129:2018 vertę ir statant žemės drebėjimui{7}}atsparias konstrukcijas.

07 – EN 15129:2018 standarto 3.3 punkto (santrumpos) įvadas
