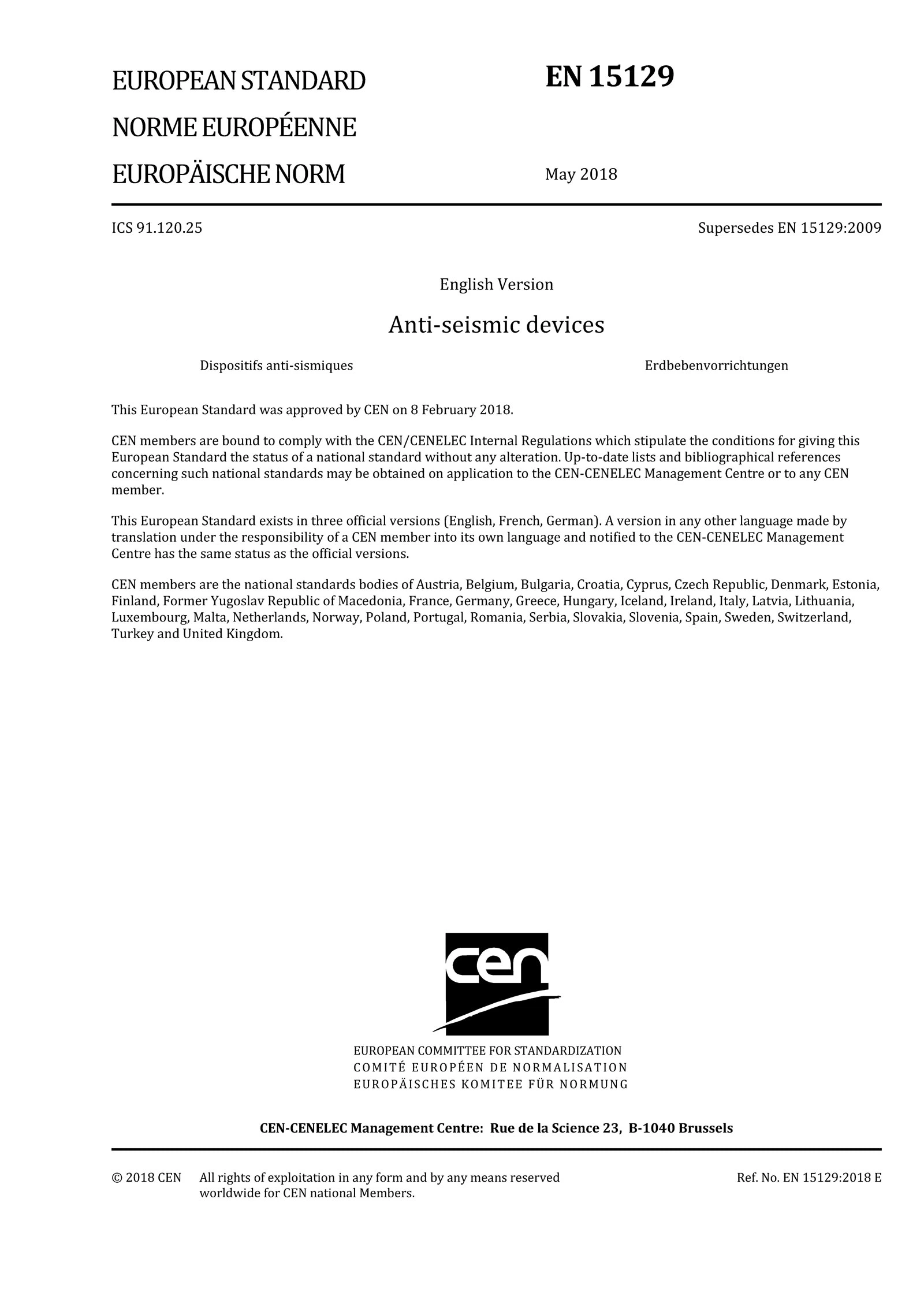

05 – EN 15129:2018 3.1 punkte pateiktų terminų apibrėžimų santrauka ir aiškinimas

Kaip pagrindinis Europos standartas šioje srityjeanti-seisminiai įrenginiai, EN 15129:2018 apima 3.1 skirsnį („Sąlygos ir apibrėžimai“), kuriame nustatoma vieninga šios srities techninių kalbų sistema. Šis punktas ne tik apibrėžia pagrindinę "sąvoką"anti-seisminis įtaisas", bet taip pat nurodomas 51 pagrindinis terminas, apimantis įrenginio veikimą, tipus, sistemos sudėtį ir projektavimo parametrus. Jame pateikiamos tikslios techninės nuorodos, susijusios su anti-seisminių prietaisų projektavimu, gamyba, bandymu ir taikymu. Toliau pateikiama išsami pagrindinių šios sąlygos punktų apžvalga, suskirstyta į pagrindinių klasifikavimo santraukas ir bendrą vertės aiškinimą.

1. Anti-seisminis įrenginys: pagrindinė sąlygos apibrėžtis, susijusi su įtaisu, skirtu integruoti į konstrukciją, siekiant modifikuoti konstrukcijos reakciją į seisminius veiksmus sugeriant, išsklaidant, izoliuojant arba nukreipiant seismines jėgas. Jis turi atitikti eksploatacinių savybių reikalavimus tiek seisminio, tiek ne{1}}seisminio projektavimo scenarijuose ir atlikti konstrukcijos atsparumo didinimo funkciją. Šis terminas yra logiškas visos susijusios terminijos atskaitos taškas.
2. Įrenginys: platus{0}}kategorijos apibrėžimas, apimantis visus komponentus, kurie keičia konstrukcijos seisminį atsaką izoliuodami konstrukciją, išsklaidydami energiją arba formuodami nuolatinius / laikinus apribojimus per standžias jungtis. Jame apibrėžiama tolesnio prietaisų tipų klasifikavimo sritis.
3. Prijungimas prie konstrukcijos: reiškia mechaninius komponentus (pvz., inkarus, kaiščius), kurie pritvirtina įrenginio sąsają su konstrukcija arba pamatu. Šios sudedamosios dalys turi būti pajėgios perduoti prietaiso sukuriamas jėgas ir užkirsti kelią santykiniam poslinkiui, o tai turi būti svarbios koordinuoto įrenginio ir konstrukcijos veikimo grandys.

1, su poslinkiu{0}}susiję parametrai

• Projektinis poslinkis (d_bd): bendras įrenginio poslinkis, kurį sukelia poslinkis ir sukimasis aplink vertikalią ašįizoliacijos sistemakai konstrukcija veikia tik projektinius seisminius veiksmus. Tai yra pagrindinis įrenginio veikimo projektavimo poslinkio etalonas.
• Projektinis poslinkisizoliacijos sistema (d_cd): Horizontalus izoliacijos sistemos poslinkis efektyvaus standumo centre pagrindine kryptimi pagal projektinius seisminius veiksmus, atspindintis bendrą izoliacinės sistemos poslinkio reakciją.
• Didžiausias poslinkis (d_Red): Užanti-seisminiai įrenginiaitiltuose tai reiškia didžiausią bendrą horizontalų poslinkį (įskaitant visus veikimo efektus ir patikimumo koeficiento koregavimąd_bd; kitoms struktūroms tai yrad_bdsustiprintas patikimumo koeficientu. Tai rodo viršutinę įrenginio poslinkio dizaino ribą.

2, su jėga ir standumu{1}}susiję parametrai

• Projektavimo jėga (V_bd): jėga arba momentas, atitinkantis prietaiso projektinį poslinkį d_bd, kuris yra pagrindinis etalonas nustatant įrenginio apkrovos{0}}našumą.
• Efektyvus standumas (K_{eff, b}): bendros įrenginio perduodamos horizontalios jėgos ir projektinio poslinkio pagrindine kryptimi komponento santykis (sekanto standumas). Jis naudojamas siekiant supaprastinti įrenginio mechaninio elgesio apibūdinimą, bet gali būti taikomas tik konstrukcijų atsako skaičiavimams, jei konstrukcija analizuojama tiesiškai ir visi įrenginiai turi nuoseklų slopinimą ir standumą.
• Pirmosios šakos standumas (K₁): Sekantinis standumas anetiesinis įrenginys (NLD)0,1 V diapazone_bdiki 0,2 V_bd. Linijiniai įrenginiai (LD)naudokite tą patį metodą standumui apskaičiuoti. Šis parametras atspindi įrenginio standumo charakteristikas pradiniame etape.
• Antrosios šakos standumas (K₂): Sekanto standumas yra 0,5 d_bdiki d_bdremiantis teoriniu dvilinijiniu ciklu, vaizduojančiu įrenginio standumo pokytį didelio{0}}poslinkio stadijoje.

3. Su energija ir slopinimu{0}}susiję parametrai

• Efektyvus slopinimo koeficientas (ε_{eff, b}): atitikmuoklampus slopinimasprietaiso vertė ciklinio atsako metu esant projektiniam poslinkiui, apskaičiuota pagal trečiojo apkrovos ciklo išsklaidytą energiją. Jis naudojamas siekiant supaprastinti įrenginio apibūdinimąenergijos išsklaidymopajėgumų, tačiau taip pat reikėtų atkreipti dėmesį į jo taikymo struktūrinei analizei apribojimus.
• Tamprumo paklausa: Išreiškiamas kaip d_bd/d₁(kur d₁yra poslinkis dviejų standumo linijų susikirtimo vietoje teoriniame dvitiesiniame cikle) remiantis teoriniu dvilinijiniu ciklu. Tai yra pagrindinis parametras vertinant plastinį energijos išsklaidymo įtaisų (EDD) poreikį, pagrįstą medžiagų histereze.
• Energijos išsklaidymotalpa: įrenginio gebėjimas išsklaidyti energiją apkrovos{0}}poslinkio ciklų metu, o tai yra pagrindinis energiją išsklaidančių įrenginių našumo rodiklis.

1, Klasifikavimas pagal mechaninį elgesį

1), Linijinis įrenginys (LD):Rodo tiesinį arba beveik{0}}tiesinį apkrovos-poslinkį d diapazone_bd. Jis turi gerą ciklinį stabilumą, minimalią priklausomybę nuo greičio ir neturi liekamojo poslinkio po iškrovimo (arba liekamasis poslinkis < 2 % didžiausio poslinkio), pvz., kai kurie elastiniai atraminiai įtaisai.

2).Netiesinis įrenginys (NLD):Rodo netiesinį apkrovos{0}}poslinkio ryšį su patenkinamu cikliniu stabilumu ir minimalia priklausomybe nuo greičio. Jis klasifikuojamas kaip toks, jei atitinka vieną iš šių sąlygų: "efektyvusis slopinimo koeficientas > 15%" arba " (K_{eff, b}-K₁)/K₁> 20 %". Jis toliau skirstomas į:

• a).Energiją{0}}sklaidantis įrenginys (EDD):Pasižymi dideliu energijos išsklaidymo pajėgumu (efektyvus slopinimo koeficientas > 15%) ir paprastai turi didelį likutinį poslinkį po iškrovimo, pvz., skystos klampos slopintuvai.
• b).Netiesinis elastinis įtaisas (NLED): Sulaiko daug daugiau elastinės energijos nei energija, išsklaidyta apkrovos stadijoje (efektyvus slopinimo koeficientas < 15%, bet standumo skirtumo santykis > 20%), pvz., kai kurie netiesiniai spyruokliniai įtaisai.

3). Grūdinimo įrenginys (HD): Netiesinio įtaiso tipas, kurio efektyvusis standumas K_{eff, b}ir antrosios šakos standumas K₂yra didesni už pirmosios šakos standumą K₁. Jo standumas didėja su poslinkiu.

4).Minkštinimo įtaisas (SD): Netiesinio įtaiso tipas, kurio efektyvusis standumas K_{eff, b}ir antrosios šakos standumas K₂ yra mažesni už pirmosios šakos standumą K₁. Jo standumas mažėja poslinkiui.

2, klasifikavimas pagal funkciją ir principą

1).Izoliatorius: Turi pagrindines reikalingas charakteristikasseisminė izoliacija, galintis atlaikyti gravitacinę antstato apkrovą ir prisitaikyti prie horizontalaus poslinkio. Kai kurieizoliatoriaitaip pat turienergijos išsklaidymoir savarankiško{0}}centravimo galimybės, kurios yra pagrindiniai izoliavimo sistemos komponentai, pvz.,guminiai izoliatoriai, lenkto paviršiaus stumdomi izoliatoriai.

2).Skysčio klampus slopintuvas (FVD):Jo išėjimo ašinė jėga priklauso tik nuo taikomo greičio. Jis išsklaido energiją per reakcijos jėgą, kurią sukuria klampus skystis, tekantis per angas / vožtuvus, todėl tai yra tipiškas nuo greičio{1}}priklausantis energiją{2}}sklaidantis įtaisas.

3).Skysčio spyruoklinis amortizatorius (FSD):Jo išėjimo ašinė jėga priklauso ir nuo taikomo greičio, ir nuo poslinkio. Jis sujungia skysčio klampos energijos išsklaidymą su laipsnišku spyruoklės suspaudimo efektu, turinčiu energijos išsklaidymo ir standumo reguliavimo funkcijas.

4).Lydomasis suvaržymo įtaisas (FR): Apriboja santykinį prijungtų komponentų judėjimą, kai apkrova yra mažesnė už iš anksto nustatytą jėgos slenkstį (pralaužimo jėgą), ir leidžia judėti, kai slenkstis viršijamas. Jis toliau klasifikuojamas pagal principą:

a).Hidraulinis lydusis suvaržymas (HFR):Suvaržymo įtaisas, kuris atlieka lydiąją funkciją atidarydamas apsauginis vožtuvas, pagrįstas hidrauliniais principais.

b).Mechaninis lydantis ribojimo įtaisas (MFR): Suvaržymo įtaisas, kuris lydymosi funkciją atlieka lūžus aukojamai sudedamajai daliai.

5). Ryšio- tipo įrenginiai:

• a).Nuolatinio ryšio įrenginys (PCD): Užtikrina stabilų suvaržymą viena ar dviem horizontaliomis kryptimis, gali prisitaikyti prie sukimosi ir vertikalaus poslinkio neperduodant lenkimo momentų ar vertikalių apkrovų. Jis skirstomas į judančius jungiamuosius įtaisus (su suvaržymu viena kryptimi) ir fiksuotus jungiamuosius įtaisus (su suvaržymu dviem kryptimis).
• b).Standžios jungties įtaisas (RCD): Sujungia du konstrukcinius elementus, neperduodant lenkimo momentų ar vertikalių apkrovų, įskaitant nuolatinio sujungimo įtaisus, lydančius suvaržymus ir laikinus sujungimo įtaisus.
• c).Laikinojo ryšio įrenginys (TCD):Jo išėjimo jėga priklauso nuo taikomo greičio. Jis suteikia reikiamą reakcijos jėgą dinamiškai aktyvuojant ir minimalią reakcijos jėgą lėto judėjimo metu, naudojamas laikinuose seisminio suvaržymo scenarijuose.
• d).Smūgio perdavimo blokas (STU): Jo išėjimo jėga priklauso nuo taikomo greičio. Jis užtikrina didelio-standumo dinaminį ryšį per reakcijos jėgą, kurią sukuria klampus skystis, tekantis per angas, o reakcijos jėga yra nereikšminga esant mažo -greičio apkrovoms. Jis naudojamas specifiniuose smūginės apkrovos perdavimo scenarijuose.

6). Savarankiškai{0}}centruojantys įrenginiai:

a).Statinis savaiminio{0}}centravimo įrenginys (StRD): Tipasenergiją{0}}sklaidantis įrenginyskurių apkrovos-poslinkio kreivė trečiajame cikle eina per koordinačių pradžią arba yra arti jai (atstumas Mažesnis arba lygus 0,1 d_bd), turintys pagrindines{0}}savarankiško dėmesio

b).Papildomas savaiminio{0}}centravimo įrenginys (SRCD):Jo apkrovos{0}}poslinkio kreivė trečiajame cikle eina per koordinačių pradžią arba yra arti jos ir sukuria mažiausiai 0,1 V jėgą_bdmažo -poslinkinio iškrovimo metu (0,1 d_bd). Jis naudojamas neutralizuoti ne-konservatyvių jėgų poveikį ir užtikrinti bendrą struktūrinės sistemos savarankiško-centravimo galimybę.

1. Izoliacijos sistema: Prietaisų, naudojamų seisminei izoliacijai pasiekti, rinkinys, naudojamas kaip neatskiriamas konstrukcinės izoliacijos projektavimo vienetas.
2. Izoliacijos sąsaja: Seisminės izoliacijos projekte – sąsaja, kuri atskiria pagrindą nuo antstato ir talpina izoliavimo sistemą. Jis veikia kaip izoliacijos sistemos instaliacija ir funkcinis nešiklis.
3. Pagrindas: konstrukcijos dalis, esanti po izoliacijos sąsaja, pritvirtinta prie pamato. Jis atlaiko ir perduoda antstato apkrovą pamatui.
4. Antstatas: konstrukcijos dalis virš izoliacijos sąsajos, kuri yra izoliuota nuo seisminių veiksmų. Dėl izoliacijos sistemos jis patiria sumažintą seisminį poveikį.
5. Pagrindinis elementas: pagrindinis linijinio arba netiesinio įrenginio komponentas, lemiantis jo mechaninį elgesį, suteikiantis pagrindines charakteristikas, pvz., lankstumą, energijos išsklaidymą ir savaiminio{0}}centravimo galimybę, pvz., plieno plokštės, formos atminties lydinio laidai, guminiai komponentai.
6. Gamyklos gamybos kontrolė (FPC): Nuolatinė vidaus gamybos kontrolė, vykdoma gamybos įmonėse pagal atitinkamas suderintas technines specifikacijas ir dokumentais pagrįstus įrašus. Tai užtikrina anti-seisminių įrenginių gamybos proceso nuoseklumą ir atitiktį.
7. Produktų asortimentas: To paties gamintojo gaminių grupė, kuriai vienos ar kelių charakteristikų tipo bandymo rezultatai galioja visiems asortimento gaminiams. Tai supaprastina gaminio sertifikavimo procesą.
8. produkto-tipas: produktų, pagamintų naudojant konkrečius žaliavų derinius ir gamybos procesus, atitinkančių konkretų eksploatacinių savybių lygį arba klasę, remiantis pagrindinėmis statybos produktų charakteristikomis, rinkinys. Jis naudojamas kaip produktų standartizavimo ir klasifikavimo valdymo pagrindas.
9. Prietaiso tarnavimo laikas: laikotarpis, per kurį tikimasi, kad įrenginys normaliai veiks pagal nurodytus parametrus. Jis pagrįstas gamintojo deklaracija ir nurodytas projekto techninėse specifikacijose, suteikiantis pagrindą įrenginio priežiūrai ir keitimo planavimui.

Terminų apibrėžimai standarto EN 15129:2018 3.1 skirsnyje nėra atskiras sąvokų sąrašas, bet sudaro logiškai griežtą techninės kalbos sistemą, apimančią visą gyvavimo ciklą.anti-seisminiai įrenginiai. Jo vertę daugiausia atspindi šie trys aspektai:

Tyrimų, projektavimo, gamybos ir reguliavimo institucijos, susijusios su anti{0}}seisminiais įrenginiais, yra platinamos įvairiose Europos šalyse. Tiksliai apibrėžiant terminų konotaciją ir išplėtimą, ši sąlyga yra vieningas tarp-regioninio ir kelių{3}}subjektų techninio bendravimo etalonas. Pavyzdžiui, kiekybiniai kriterijai (slopinimo koeficientas, standumo skirtumo koeficientas), skirti atskirti "linijiniai įrenginiai“ ir „netiesiniai įrenginiai“venkite painiavos klasifikuojant prietaisus dėl subjektyvaus sprendimo; aiškūs skaičiavimo metodai tokiems parametrams kaip „efektyvus standumas“ ir „konstrukcijos poslinkis“ užtikrina įrenginio veikimo vertinimo rezultatų palyginamumą įvairiose institucijose, pašalinant kalbos barjerus techniniam bendradarbiavimui ir prekybos apyvartai visos Europos rinkoje.

Sąlygoje pateikiami terminų apibrėžimai apima visą įrenginio projektavimo, gamybos ir taikymo procesą, pateikiant aiškias technines gaires. Projektavimo etape „projektinis poslinkis d_bd“ ir „projektavimo pajėgos V_bd" pateikia prietaiso veikimo parametrų nustatymo etalonus, o "plastiškumo poreikis" ir "efektyvus slopinimo koeficientas" vadovauja plastikiniam dizainui ir energijos išsklaidymo pajėgumo patikrinimui.energiją{0}}sklaidantys įrenginiai. Gamybos etape apibrėžimai, tokie kaip "gamyklos gamybos kontrolė (FPC)" ir "produktų asortimentas" standartizuoja gamybos proceso valdymą ir gaminių sertifikavimo logiką. Taikymo fazėje "izoliavimo sistemos" ir "izoliavimo sąsajos" apibrėžimas paaiškina įrenginių padėtį struktūroje ir sistemos integravimo reikalavimus, o "eksploatavimo trukmės" apibrėžimas suteikia laiku{1}}pagrįstą nuorodą vėlesnei priežiūrai. Be to, sąlyga pakartotinai nurodo standartus, pvz., ENBasturalic90 (ENBastural190). 1998 m. (Seisminis pastatų projektavimas), toliau užtikrinant anti-seisminio įrenginio projektavimo ir bendros konstrukcijos projekto atitiktį.

Terminų apibrėžimai išlygoje subalansuoja „tikslumą“ ir „įtraukimą“, paliekant erdvę technologinėms naujovėms.anti-seisminiai įrenginiai.Pavyzdžiui, apibrėžimas "anti-seisminis įtaisasPagrindinis dėmesys skiriamas „funkcijai (seisminio atsako modifikavimui)“, o ne konkrečių struktūrų ar principų nurodymui, leidžiančias naujoms technologijoms, pvz., formų atminties lydiniams ir išmaniesiems slopintuvams, natūraliai įtraukti į standartinę sistemą.netiesiniai įrenginiai"vietoj konkrečių tipų sąrašo priimti kiekybinius rodiklius (slopinimo koeficientą, standumo skirtumo koeficientą), išvengiant terminų sistemos pasenimo dėl technologinės iteracijos. Šis „į funkciją -orientuotas + kiekybinis apibrėžimas“ metodas ne tik užtikrina dabartinių technologijų taikomųjų programų standartizavimą, bet ir lanksčią pritaikymo sistemą būsimam technologijų vystymuisi.

EN 15129:2018 3.1 punkte pateikta terminų apibrėžimo sistema yra techninio standartizavimo Europos srityje kertinis akmuo.anti-seisminiai įrenginiai. Dėl aiškios klasifikacijos, tikslaus kiekybinio įvertinimo ir griežtos logikos jis transformuoja visus{1}}grandinės techninius elementusanti-seisminiai įrenginiai-nuo koncepcijos iki taikymo-paveikiamus ir patikrinamus kalbinius simbolius. Tai ne tik vieninga techninės komunikacijos priemonė inžinieriams, gamintojams ir reguliavimo institucijoms, bet ir iš esmės užtikrina našumo patikimumą.anti-seisminiai įrenginiaiir konstrukcinių pritaikymų sauga. Praktikuojantys specialistai, užsiimantys seismine inžinerija, gilus šio skirsnio terminų konotacijos supratimas yra pagrindinė sąlyga norint įsisavinti pagrindinį EN 15129:2018 turinį ir skatinti standartizuotą taikymą bei naujovišką plėtrą.anti{0}}seisminių įrenginių technologija.
