EN1337-7:2004 paaiškinimai – sferiniai ir cilindriniai PTFE guoliai konstrukciniam stabilumui

EN1337-7:2004 yra Europos standartas (EN), kurį sukūrėEuropos standartizacijos komitetas (CEN)reguliuoti projektavimą, gamybą ir veikimąsferiniai ir cilindriniai PTFE guoliai. Paskelbtas 2004 m. kovo mėn., jis pakeitė 2000 m. leidimą (EN1337-7:2000) ir dabar yra įdiegtas kaip nacionalinis standartas visose CEN valstybėse narėse (įskaitant JK kaip BS EN 1337-7:2004).

Pagrindinis EN1337-7 vaidmuo yra suderinti su ESStatybos produktų direktyva(89/106/EEB), tai reiškia, kad guoliai, atitinkantys šį standartą, gali turėti CE ženklą-, privalomą patekti į ES rinką. Standartas yra trimis oficialiomis kalbomis (anglų, prancūzų, vokiečių), o CEN narių patvirtintos verstos versijos laikomos vienodai galiojančiomis.

1, taikymo sritis ir pagrindinės išimtys

EN1337-7 skirtas išskirtinaisferiniai ir cilindriniai PTFE guoliai, kurios yra labai svarbios konstrukcijoms, kurioms reikalingas kontroliuojamas sukimasis ir poslinkis. Tačiau tikslumui užtikrinti yra aiškios ribos:

• Kampo apribojimai: Sferiniai guoliaikurių bendras įtraukiamas kampas (2θ) > 60 laipsnių, ir cilindriniai guoliai, kurių kampas 2θ > 75 laipsniai, neįtraukiami (geometrines nuorodas žr. standarto 6 paveiksle).
• Temperatūros ribos: Standartas nurodo minimalią -35 laipsnių darbinę temperatūrą, o būsimais pakeitimais planuojama ją pratęsti iki -40 laipsnių. Taikant šį diapazoną, reikalingas individualus dizainas ir joms netaikomi EN1337-7 veikimo kriterijai.
• Sukimo momento pavojai: Cilindriniai PTFE guoliaiyra linkę į netikėtas akimirkas aplink savo skersinę ašį{0}}projektuotojai turi atsižvelgti į tai, kad išvengtų nestabilumo.

Pažymėtina, kad EN1337-7 neapima plokščių stumdomų elementų; juos reguliuojaEN1337-2:2004, kuris turi būti nurodytas kartu su EN1337-7, kad būtų galima suprojektuoti visą sistemą.

2, pagrindiniai dizaino reikalavimai

Atitiktis EN1337-7 prasideda laikantis griežtų projektavimo taisyklių, pagal kurias pirmenybė teikiama apkrovos-laikančiajai galiai, sukimosi lankstumui ir ilgalaikiam patvarumui. Žemiau pateikiami svarbiausi reikalavimai:

1. Medžiagos specifikacijos

Visos medžiagos turi atitikti standarte EN1337-2:2004 (5 skirsnyje) nurodytus kriterijus, daugiausia dėmesio skiriant:

• PTFE lakštai: guolio širdyje, PTFE, turi būti mažas trinties koeficientas (Mažesnis arba lygus 0,12 sausas, mažesnis arba lygus 0,03 suteptas) ir pakankamas gniuždymo stiprumas (būdingas vertes žr. EN1337-2 10 lentelėje).
• Metalinės atraminės plokštės: Išgaubtos/įgaubtos plokštės (skirtos sferinėms/cilindrinėms formoms) turi naudoti plieną, kurio takumo riba yra 235 MPa arba didesnė. Sujungimui tarp PTFE ir metalinių plokščių (jei naudojamos) reikalingas šlyties stiprumas, didesnis arba lygus 1,5 N/mm².
• Poravimosi paviršiai: Kieti, lygūs metaliniai paviršiai (pvz., nerūdijantis plienas arba chromuotas plienas) yra privalomi derinti su PTFE, kad būtų užtikrintas minimalus susidėvėjimas ir pastovus veikimas.

Standartas taip pat nurodo medžiagų derinius lenktiems slankiojantiems paviršiams (PTFE + metalas) pagal EN1337-2 9 lentelę – šios poros yra patvirtintos dėl patvarumo ir suderinamumo.

2. Struktūrinės detalės

• Lenkti PTFE lakštai: Galima pritvirtinti prie išgaubtų arba įgaubtų atraminių plokščių, tačiau storis, išsikišimas (matuojamas pagal EN1337-2 2 ​​pav.) ir įdėjimo gylis turi atitikti EN1337-2 6.2.1 skirsnį.
• Įgaubtos atraminės plokštės: Turi būti atlikta stiprumo patikra pagal EN1337-2 6.9 skirsnį ir atitikti matmenų ribas (žr. EN1337-7 7 pav.), kad būtų išvengta įtempių koncentracijos.
• Suvaržantys žiedai (tik sferiniai guoliai): Nemokamassferiniai guoliai(Standarto 4a pav.) galima konvertuoti įfiksuoti guoliainaudojant plieninius suvaržančius žiedus. Šie žiedai turi atitikti guolių projektavimo taisykles, pateiktas prEN1337-5:1996 (6 skyrius).

3. Veiklos patvirtinimas

EN1337-7 reikalauja atlikti du svarbius veikimo patikrinimus, kad būtų užtikrinta sauga:

• Kompresinio streso kontrolė: Esant ribinei ribinei būsenai (ULS), projektinė ašinė jėga (Ns,d), padalyta iš sumažinto lenkto slydimo paviršiaus kontaktinio ploto (Ar), neturi viršyti projektinio PTFE gniuždymo stiprio (fd). Sumažintas plotas Ar apskaičiuojamas kaip λ×A (A=projektuojamas lenkto paviršiaus plotas; λ=sumažinimo koeficientas pagal EN1337-7 B priedą).
• Sukimosi galimybė: metaliniai paviršiai turi visiškai uždengti PTFE lakštus, kad būtų išvengta metalo -su -metalų kontakto. Projektuotojai taip pat turi atsižvelgti į papildomą sukimąsi, nurodytą EN1337-1:2000 (5.4 skirsnis), kad būtų išvengta briaunų įtempimo.

4. Ekscentriškumo valdymas

Unikalus EN1337-7 reikalavimas yra valdyti bendrą ekscentriškumą (et), kad būtų išvengta slydimo paviršiaus atsiskyrimo (pavojaus ilgaamžiškumui). Ekscentriškumas kyla iš trijų šaltinių:

• Trintis (e1): Apskaičiuota pagal EN1337-2 11 lentelės trinties koeficientus.
• Horizontalios apkrovos (e2): nulis, jei apkrovos perduodamos kreiptuvais / suvaržymais.
• Sukimas (e3): veikia priešingai nei e1 ir priklauso nuo PTFE tvirtinimo (išgaubtas arba įgaubtas).

Bendras ekscentriškumas (et) turi būti projektuojamos slydimo srities „branduolyje“, kad PTFE išliktų suspaustas (σp didesnis arba lygus 0) esant tinkamumo naudoti ribinei būsenai (SLS). EN1337-7 A priede pateikiamos šių skaičiavimų formulės.

Norėdami pateikti guolius į rinką ES, gamintojai turi atlikti atitikties įvertinimą pagalEN1337-7 ZA priedas, kuri yra susijusi su Statybos produktų direktyva. Taikomos dvi pagrindinės sertifikavimo sistemos:

• 1 sistema: Skirta guoliams kritinėse srityse (pvz., tiltuose, kur gedimas kelia pavojų konstrukcijos saugumui). Reikalauja, kad notifikuotoji įstaiga atliktų gamyklos gamybos kontrolės (FPC) auditą ir išduotų EB atitikties sertifikatą.
• 3 sistema: Ne{0}}kritinėms programoms. Gamintojai atlieka pirminį tipo bandymą (per patvirtintą laboratoriją) ir išduoda savo-atitikties deklaraciją.

CE-pažymėti guoliaituri būti rodoma pagrindinė informacija: gamintojo informacija, sertifikavimo įstaigos numeris (tik 1 sistemai), EN1337-7 nuoroda ir projektinės vertės (keliamoji galia, sukimosi kampas).

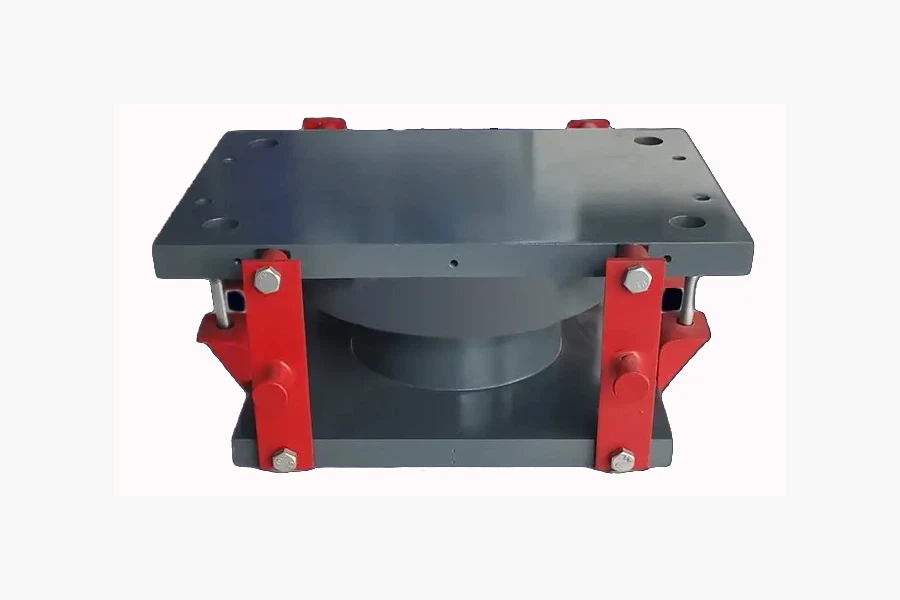

Sferiniai ir cilindriniai PTFE guoliaiatitinka EN1337-7, idealiai tinka konstrukcijoms, kurioms reikia sukimosi keliomis kryptimis- arba tikslaus poslinkio valdymo – įprasta:

• Ilgi{0}}tarpatramiai tiltai (pvz., lyniniai-arba kabantys tiltai).
• Daugiaaukščiai pastatai (kad būtų atsparūs vėjo -sukeltam svyravimui).
• Seisminės zonos (kai integruotos su izoliacinėmis sistemomis).

Praktiniam įgyvendinimui pramonės lyderiai mėgstaLuzetechpasiūlymas atitinkantis EN1337-7PTFE guoliaipritaikytasseisminė izoliacijair vibracijos valdymas. Jų sprendimai atitinka standarto patvarumo ir našumo reikalavimus, todėl jie tinkami-projektams visoje Europoje ir už jos ribų.

EN1337-7 yra daugiau nei techninis dokumentas – jis užtikrina:

• Saugumas: Griežtos bandymo ir projektavimo taisyklės apsaugo nuo konstrukcijos gedimų.
• Sąveika: Standartiniai matmenys ir našumas leidžia guoliams veikti visuose ES projektuose.
• Prieiga prie rinkos: CE ženklas atveria duris į ES daugiau nei 100 mlrd. USD vertės statybų rinką.

Inžinieriams ir pirkėjams EN1337-7-atitinkamų guolių nurodymas yra neginčijamas žingsnis kuriant elastingas, kodą atitinkančias konstrukcijas.

EN1337-7:2004 nustato etalonąsferiniai ir cilindriniai PTFE guoliai, derinant techninį tikslumą ir{0}}realų naudojimą. Vadovaudamiesi gairėmis ir bendradarbiaudamos su patikimais tiekėjais, pvz., „Luzetech“, projekto komandos gali pristatyti saugias, patvarias ir ES{2}}suderinamas struktūras.
